Регулирование системы

Климатическая установка работает только тогда, когда безупречно функционируют все элементы системы. При выходе из строя какого-либо элемента может измениться рабочее давление, при этом не исключена возможность повреждения как самой климатической установки, так и двигателя автомобиля. Во избежание этого в контуре хладагента предусмотрены устройства непрерывного контроля.

Блок управления перерабатывает сигналы от этих устройств и периодически отключает и подключает компрессор, меняет скорость вращения вентилятора. Благодаря этому достигается постоянное нормальное давление в контуре хладагента. В установках с нерегулируемым компрессором сигналы от устройств контроля используются для согласования работы системы с потребностью в хладопроизводительности. (Включение и выключение климатической установки в соответствии с потребностью в хладопроизводительности. Одновременно предотвращается обледенение испарителя.) Устройство установки показано на рисунке.

Регулирование системы

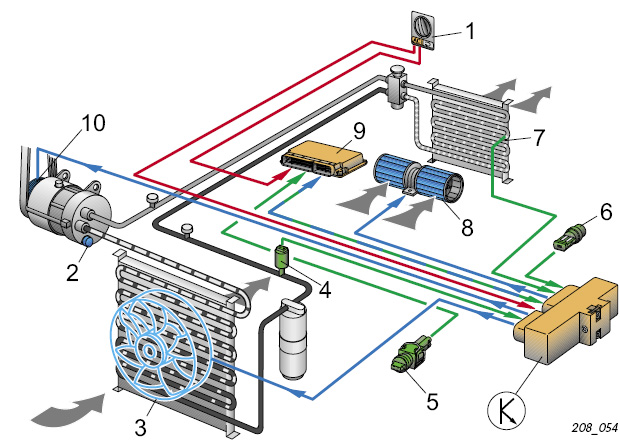

Необязательно, чтобы в конкретной климатической установке были бы все указанные здесь устройства. Также может быть отличное от представленного здесь w местонахождение отдельных устройств. На рисунке показаны устройства регулирования простой климатической установки с ручным управлением.
  1. Выключатель климатической установки
  2. Предохранительный клапан на компрессоре
  3. Вентилятор для охлаждающей жидкости
  4. Манометрический выключатель климатической установки
  5. Датчик температуры охлаждающей жидкости
  6. Термовыключатель вентилятора радиатора охлаждающей жидкости
  7. Датчик температуры испарителя
  8. Вентилятор свежего воздуха
  9. Блок управления двигателя
  10. Электромагнитная муфта
К Блок управления климатической установки (и/или блок управления для вентилятора радиатора охлаждающей жидкости в зависимости от исполнения климатической установки).

Регулирование системы
