Водоохлаждающие установки - чиллеры
Гидравлическая балансировка циркуляционного контура испарителя

Гидравлическая балансировка циркуляционного контура испарителя

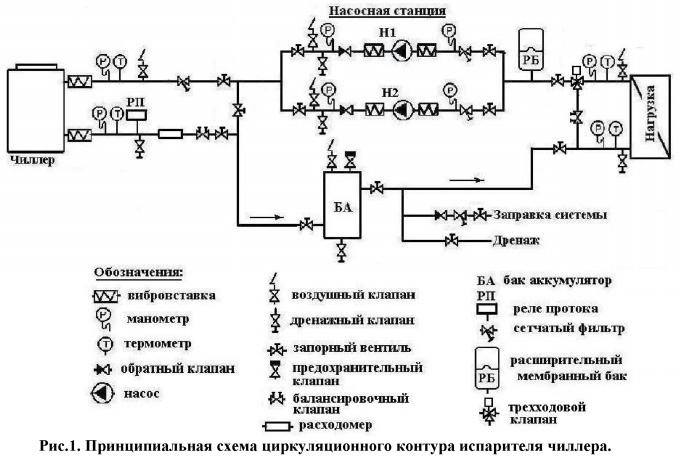

Гидравлическая балансировка циркуляционного контура испарителя и настройка реле протока. Эти работы проводятся в процессе пуско-наладки системы. Для целей регулирования расхода в системе (см. Рис.1) предусмотрен балансировочный клапан (Рис.2 поз.2). С помощью балансировочного клапана производится регулировка расхода теплоносителя до требуемой величины.

Балансировочный клапан имеет свою гидравлическую характеристику: зависимость расхода при различных перепадах давления на клапане, который устанавливается поворотом рукоятки. Расход перемещаемой через клапан среды определяется с помощью измерительного прибора, соединенного шлангами со штуцерами клапана при пуско-наладке. Метод позволяет с высокой точностью, быстро и легко производить измерение и настройку клапана на требуемый расход теплоносителя.

Цифровая шкала клапана показывает величину настройки. При вращении рукоятки по часовой стрелке пропускная способность клапана уменьшается вплоть до полного прекращения протока теплоносителя через клапан (клапан может выполнять функции запорной арматуры). Вращение рукоятки против часовой стрелки увеличивает пропускную способность клапана. Индекс «0» на шкале настройки соответствует закрытому положению золотника клапана, а индекс «4, 8 или 16» — полностью открытому положению.

Целесообразно, по крайней мере, на время проведения пуско-наладочных работ, установить в циркуляционном контуре — расходомер любого типа, для измерения величины расхода жидкости через испаритель. В этом случае вместо балансировочного клапана может быть установлено более простое устройство регулирования.

Для измерения расходов хорошо себя зарекомендовали накладные ультразвуковые измерители расхода серии Portaflow фирмы Micronics Ltd., внесенные в реестр средств измерений Российской Федерации. Приборы позволяют определить расход любого теплоносителя с достаточной для практики точностью в трубной магистрали любого диаметра, выполненной из любых материалов. После балансировки гидравлического контура и доведения расхода через испаритель до расчетных величин производится настройка реле протока.
