Производительность фильтров осушителей

Имеется несколько критериев, каждый из которых может быть основой для выбора фильтра-осушителя.

EPD (степень осушения)

Степень осушения указывает содержание воды в жидкой фазе в хладагенте после его прохождения через фильтр-осушитель.

  • EPD для R22 =60 ppmW*
  • EPD для R410A =50 ppmW
  • EPD для R134a =50 ppmW
  • EPD для R404A/R507/R407° C =50 ppmW
*Размерность в соответствии со стандартом ARI 710 (ppmW — миллиграмм воды / кг хладагента).

ARI — Институт кондиционирования воздуха и холодильной техники, Вирджиния, США. Производительность фильтра по осушению (производительность поглощения воды).

В соответствии со стандартом ARI 710 производительность по осушению означает количество воды, которое способен поглотить фильтр-осушитель при температуре жидкости 24° и 52°C. Производительность осушения указывается в граммах воды или каплях воды в 1 килограмме хладагента на выходе фильтра-осушителя.

  • R22 — от 1050 до 60 ppmW;
  • R410A — от 1050 до 50 ppmW;
  • R134a — от 1050 до 50 ppmW;
  • R404A/R507/R407° C — от 1020 до 30 ppmW.
1000 ppmW = 1 г воды в 1 кг хладагента; 1 г воды = 20 каплям.

Производительность фильтра по жидкости (в соответствии с ARI710) Производительность фильтра по жидкости определяется количеством жидкости, протекающей через фильтр при перепаде давления на нем 0,07 бар при температуре tc=+30°C и te=—15°C. Производительность по жидкости указывается в л/мин или в кВт.

Переход от кВт к л/мин:

  • Для R22/R410A: 1 кВт =0,32 л/мин
  • Для R134а: 1 кВт =0,35 л/мин
  • Для R404A/R507/R407° C: 1 кВт=0,52 л/мин

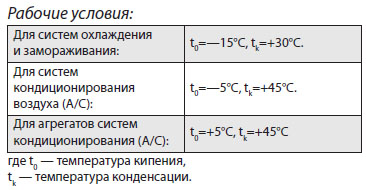

Рекомендуемая производительность холодильных установок задается в кВт и основывается на производительности по жидкости при перепаде давления Др=0,14 бар и стандартных рабочих условиях.

Внимание!

При одинаковой производительности (в кВт) систем охлаждения/ замораживания и систем кондиционирования в последних можно устанавливать фильтры-осушители меньшего размера, поскольку эти системы имеют более высокую температуру кипения (te) и, кроме того, предполагается, что агрегаты заводского изготовления содержат меньше влаги, чем системы, собранные на монтажной площадке.

Производительность фильтров осушителей

пример
