Трубопроводы системы охлаждения должны быть, по возможности, короткими, а система трубопроводов компактная. Не создавайте зон, где может скапливаться масло (масляные ловушки).
Компрессорно-конденсаторный агрегат и испаритель находятся на одном уровне
Трубопровод линии всасывания должен идти под небольшим уклоном в сторону от компрессора. Максимальное допустимое расстояние между компрессорноконденсаторным агрегатом и местом охлаждения (испарителем) составляет 30 м.

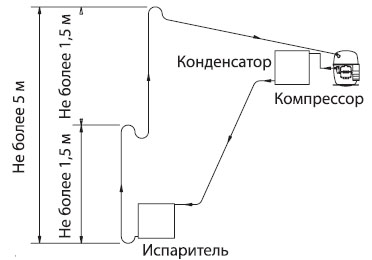

Компрессорно-конденсаторный агрегат расположен выше испарителя
В этом случае разность высот между компрессорно-конденсаторным агрегатом и испарителем не должна превышать 5 м. Длина трубы между агрегатом и испарителем не должна превышать 30 м. На верхнем и нижнем участках вертикального трубопровода линии всасывания необходимо организовать две масляные ловушки. На нижнем участке трубопровода это должна быть U-образная ловушка, на верхнем участке Р-образная. Расстояние между ловушками должно составлять от 1до 1,5 м.

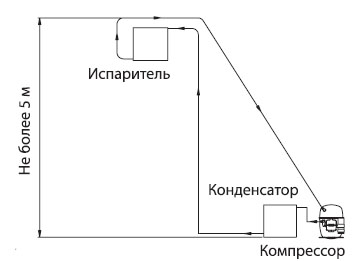

Компрессорно-конденсаторный агрегат расположен ниже испарителя
В этом случае разность высот между компрессорно-конденсаторным агрегатом и испарителем не должна превышать 5 м. Длина трубы между агрегатом и испарителем не должна превышать 30 м. На верхнем и нижнем участках вертикального трубопровода линии всасывания необходимо организовать две масляные ловушки. На нижнем участке трубопровода это должна быть U-образная ловушка, на верхнем участке Р-образная. Расстояние между ловушками должно составлять от 1 до 1,5 м.

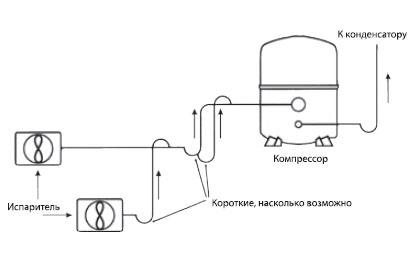

Трубопроводы системы должны быть гибкими (во всех трех плоскостях или с помощью устройства AnaConda). При прокладке труб делайте их, по возможности, более короткими, а схему разводки компактной.
Не создавайте зон, где может скапливаться масло. Горизонтальные трубопроводы должны иметь небольшой уклон в сторону компрессора. Для обеспечения гарантированного возврата масла в компрессор скорость газа на вертикальных подъемных участках должна составлять не менее 8—12 м/с.
В горизонтальных трубопроводах линии всасывания скорость газа должна быть не менее 4 м/с. На верхнем и нижнем участках вертикального трубопровода линии всасывания необходимо организовать две масляные ловушки. На нижнем участке трубопровода это должна быть U-образная ловушка, на верхнем участке Р-образная. Если подъемный участок больше 4 м, на каждые 4 м необходимо устанавливать дополнительную масляную ловушку.
Если испаритель расположен выше компрессорно-конденсаторного блока, необходимо предусмотреть, чтобы при отключении компрессора жидкий хладагент не поступал в конденсатор. Во избежание конденсации паров воды и нежелательного повышения температуры газа на входе в компрессор трубопроводы линии всасывания должны быть теплоизолированы. Контроль перегрева газа на входе в компрессор для каждого случая осуществляется индивидуально. Более подробная информация приведена в разделе «Максимально допустимые температуры».
