Нарушена регулировка шкива с переменной шириной желоба

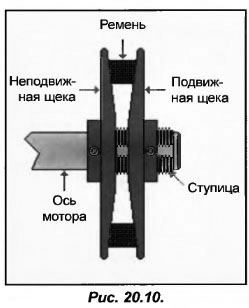

Многие современные кондиционеры снабжены приводными моторами вентиляторов, на оси которых устанавливается шкив переменного диаметра. Он состоит из подвижных и неподвижных щек, позволяющих менять расстояние между ними и опускать или поднимать ремень в желобе (рис.20.10). Путем регулирования ремня можно изменять скорость вращения вентилятора.

Нарушена регулировка шкива с переменной шириной желоба

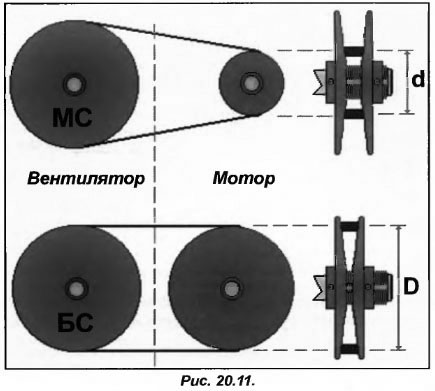

Для большей наглядности рассмотрим вентилятор, электромотор которого имеет регулируемый шкив (рис.20.11). Когда расстояние между щеками шкива максимально, то диаметр желоба (d) становится минимальным. Получается, что скорость вращения вентилятора будет низкой, соответственно и расход воздуха через испаритель будет также минимальным.

Нарушена регулировка шкива с переменной шириной желоба

Приближая щеки шкива друг к другу мы увеличиваем его диаметр (D) до максимального, что увеличивает скорость вращения вентилятора и обеспечивает максимальный расход воздуха. Регулируя расстояние между крайними положениями щек, шкив позволяет обеспечить необходимую величину расхода воздуха.

После окончания регулировки мастер должен зафиксировать подвижную щеку при помощи стопорного винта. Необходимо проследить, чтобы ножка винта упиралась в специальную лыску, расположенной на резьбовой части ступицы (для предотвращения повреждения резьбы). Если повредить резьбу, дальнейшая регулировка глубины желоба может стать просто невозможной.
