Образование дополнительного подвода воздуха между конденсатором и вентилятором

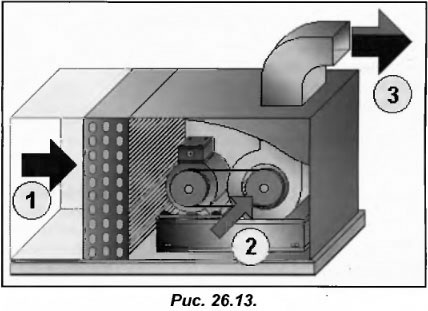

При стабильной работе установки весь поток воздуха выходит из короба вентилятора (точка 3), который предварительно прошел через конденсатор (точка 1). Если между ними возникает дополнительный приток воздуха (негерметично закрыта панель воздуховода, нарушена целостность уплотнительной прокладки и пр.), то его часть всасывается вентилятором в обход конденсатора (точка 2).

При этом расход воздуха на выходе из вентилятора может казаться вполне нормальным, потому что он действительно равен тому количеству, который прошел через конденсатор (точка 1) вместе с добавочным (точка 2).

Согласно показателям дополнительного воздушного потока, уменьшение расхода воздуха, обдувающего конденсатор, может быть достаточным, чтобы спровоцировать аномальный рост давления конденсации. Все это приведет к появлению признаков типа «слишком слабый конденсатор».
