Является ли вакуумирование обязательным условием при размыкании приборов защиты?
Для наглядности примера рассмотрим установку по подготовке и очистке воздуха с прямым циклом расширения. При остановке вентилятора компрессор продолжит свою работу, необходимо ли в данном случае выполнять вакуумирование? На момент остановки вентилятора в испарителе находится жидкость, поскольку компрессор продолжает работать. Необходимый для кипения жидкости в испарителе расход воздуха отсутствует. Поскольку компрессор продолжает работать, всасывать он будет только жидкость, что грозит негативными последствиями.
Таким образом, вместе с размыканием контактов одного из устройств автоматики, желательно остановить компрессор и обесточить клапан VEM.
Объяснение
При отключении напряжения установка останавливается. Но даже когда напряжение возобновляется, обмотка реле RS остается обесточенной. Это объясняется тем, что кнопка, переставляющая реле в рабочее положение, нажата не была.

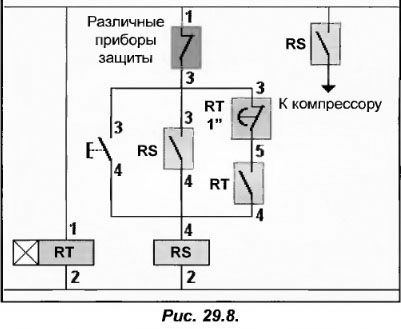

Для автоматической подачи напряжения на реле RS необходимо активировать реле времени RТ, обмотка которого (1-2) напрямую соединена с сетью питания системы установки (рис.29.8).
Таким образом, после подключения к сети обмотка реле RТ сразу запитывается, замыкая контакты (5-4). Вместе с этим контакты реле RS (3-5) остаются замкнутыми на 1 секунду после подачи напряжения на реле RТ, в результате реле RS получает подпитку при условии, что контакты (1-3) предохранительных устройств и самопитания RS (3-4) замкнуты.
Если при стабильной работе размыкаются контакты приборов защиты, реле RS обесточивается и только активированием кнопки приведения в рабочее состояние можно запустить установку.
Если обмотка RТ (1-2) сгорит, то контакты RТ (3-5) будут постоянно замкнутыми, шунтируя контакты RS (3-4). Несмотря на это, установка будет возобновлять свою работу самостоятельно, без стороннего вмешательства оператора. Наличие контактов RТ (4-5), последовательно расположенных с контактами временного механизма RТ (3-5), исключает подобную опасность.
