Осложнения, связанные с длительностью переходного режима

Причины возникновения

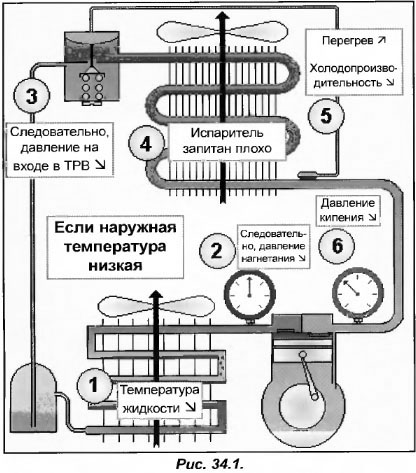

Поскольку на входе в ТРВ давление слишком низкое и испаритель плохо запитывается, то давление кипения вместе с холодопроизводительностью становятся слишком низкими (рис.34.1). Давление конденсации (давление подачи в ТРВ) увеличится только в том случае, когда конденсатор получит максимальное количество тепла.

Тепло, которое получает конденсатор состоит из тепла, поглощенного испарителем (слишком малая величина, поскольку испаритель запитан слабо) и теплового эквивалента работы сжатия (поскольку давление конденсации слишком малое, то и компрессор потребляет меньше электрической мощности).

Можно сделать вывод, что запуск в холодное время характеризуется следующими факторами: конденсатору необходимо получить максимальное количество тепла, но поскольку наружная температура низкая он становится переразмеренным. Вместе с этим испаритель (поставляющий тепло в конденсатор) из-за плохой запитки потребляет мало тепла.

Чтобы решить данную проблему необходимо найти метод, который бы позволил снизить мощность конденсатора в холодный период. Тогда небольшое количество тепла, которое получит конденсатор, позволит повысить температуру и давление жидкости, что обеспечит стабильное питание ТРВ. В противном случае компрессор начнет производить вакуумирование низконапорной части контура и будет отключен предохранительным реле НД.

При низких наружных температурах избежать мгновенного отключения компрессора поможет шунтировние контактов реле НД. Но при этом необходимо, чтобы давление конденсации быстро возросло, поскольку давление кипения останется недостаточным и через время реле НД все же отключит компрессор.

Решение

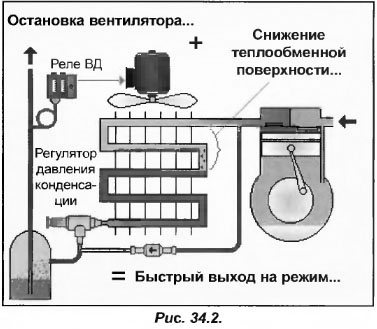

Другим вариантом является применение регулятора давления конденсации (рис.34.2), сокращающего период переходного режима. Данные методы снижают поверхность теплообмена путем затопления конденсатора жидким хладагентом и управляют работой вентилятора конденсатора путем регулирующего реле ВД.

Уменьшение производительности конденсатора при одновременном применении данных методов, позволяет быстро увеличить давление конденсации в момент запуска.
