Применение регулируемого двухходового регулятора и дифференциального клапана

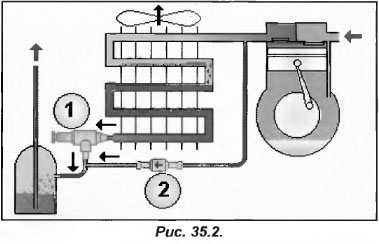

При снижении давления конденсации ниже величины, предусмотренной настройкой клапана, (поз.1 рис.35.2) поступление жидкости из конденсатора в ресивер перекрывается. Жидкость больше не может спокойно поступать в ресивер и ее уровень в конденсаторе поднимается, а поверхность теплообмена снижается. В это время жидкость продолжает поступать из ресивера на вход в ТРВ и давление в нем начинает снижаться (ресивер больше не получает жидкости).
Если давление в ресивере станет меньше давления нагнетания хотя бы на 1 бар, то обратный клапан (поз.2) откроется, и горячий газ начнет поступать в ресивер из магистрали, увеличивая в нем температуру и давление.
Независимо от применяемого способа принцип регулирования остается одинаковым и основывается на отслеживании процесса снижения давления конденсации. В первом случае условия создаются за счет уменьшения поверхности теплообмена, что способствует росту давления в конденсаторе, во втором же это достигается благодаря поступлению горячего газа в ресивер.
Если давление конденсации становится выше необходимого, то регулятор полностью открывается, чтобы пропустить жидкость в ресивер.
