Заправка МОР

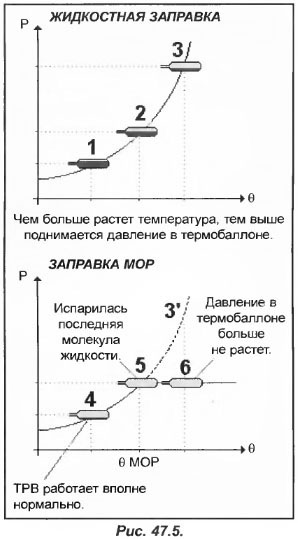

В управляющем тракте с жидкостной заправкой увеличение температуры термобаллона увеличивается согласно соотношению «давление-температура» (точка 1,2,3 рис.47.5). Со временем в термобаллоне остается все меньше и меньше жидкости, а над поверхностью оставшейся образуется все большее количество паров.

В управляющем тракте с заправкой МОР находится ограниченное количество жидкости, поскольку, когда термобаллон нагревается до определенной температуры (температура МОР) она полностью испаряется (точка 5 рис.47.5).

С повышением температуры МОР, температура термобаллона по-прежнему увеличивается, но давление остается неизменным, поскольку он больше не содержит жидкость. Получается, что в точке 6 давление термобаллона будет таким же, как и в точке 5, но при обычной заправке оно было бы выше. Поэтому при более высокой температуре МОР ТРВ закрывается больше, чем при работе с обычной жидкостной заправкой. Если температура ниже МОР, то ТРВ будет работать так, как и на обычной заправке.
