За и против сухой градирни и конденсатора воздушного охлаждения
Предположим, что нам пришлось использовать вместо сухой градирни конденсатор воздушного охлаждения (рис.70.9). При этом температура воздуха на входе в конденсатор составляет 35 С. Выясним, какой будет температура воздуха на выходе из конденсатора, и каковы будут показания манометра ВД.
По сравнению с сухой градирней отдача тепла наружному воздуху в конденсаторе воздушного охлаждения происходит сразу (промежуточный теплообменник отсутствует). Температурный напор (превышение температуры конденсации над температурой окружающей среды) составит 15 К. Температура конденсации получится 35 С+15 К=50 С, при том что в установке с сухой градирней она была равна 60 С.
На выходе из конденсатора воздух будет иметь такую же температуру, как и на выходе из сухой градирни 42 С. выходит, что в установке с сухой градирней необходимо использовать дополнительный теплообменник. В этом случае температура конденсации будет выше, чем в обычной схеме сброса тепла в воздух.
При этом необходимо учитывать и тот фактор, что увеличение температуры конденсации на 1 К, снижает на 1% холодопроизводительность и увеличивает потребление электроэнергии на 3%. Таким образом, можно отметить достоинства системы конденсации с применением сухой градирни, не забывая о ее главном недостатке: энергетическая эффективность меньше, чем у классической схемы.
Так при увеличении температуры окружающей среды до 45%, температура конденсации может составить 70 С, что является крайне нежелательным.

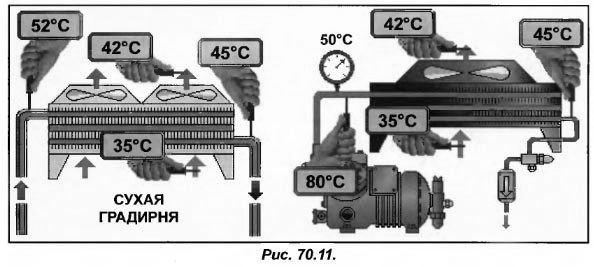

Подводя итоги, можно сравнить схемы рис.70.11. Анализируя значения температур градирни и конденсатора воздушного охлаждения, становится понятно, почему при равной производительности внешние размеры сухой градирни будут всегда больше, чем у конденсатора воздушного охлаждения.
