Основные параметры ходильной установки с градирней

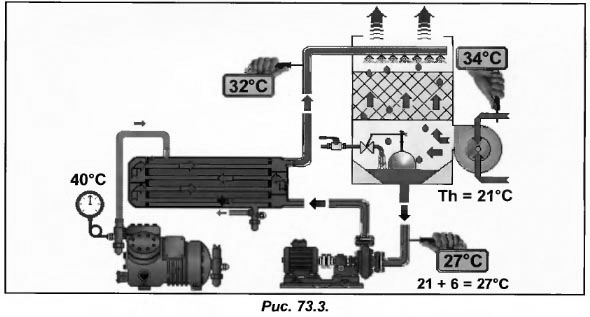

Рассмотрим основные рабочие показатели холодильной установки с градирней и принудительной циркуляцией воздуха. Значение температуры по влажному термометру составляет Th=21 С, а по сухому 34 С. В этом случае температура воды на выходе из градирни составит 21 С + 6 К=27 С. Поскольку температура воды на входе в конденсатор равняется 27 С, то температура конденсации будет на уровне 40 С (с учетом того, что температурный напор для конденсатора находится в пределах 12-15 К), а значит величина ВД будет нормальной, несмотря на то, что наружная температура воздуха по сухому термометру достигнет 34 С.
При данных условиях температура конденсации конденсатора воздушного охлаждения составила бы 50 С, а в сухой градирне температура конденсации находилась бы на уровне 60 С.
