Зависимость расхода от давления

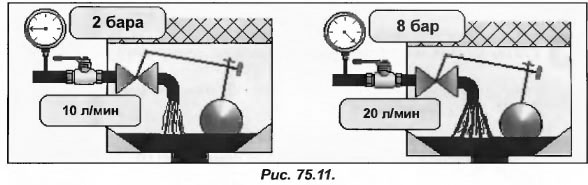

Известно, что поплавковый клапан служит для подачи водопроводной воды в бак градирни (рис.75.11). Теперь представим, что клапан полностью открыт (давление воды в сети 2 бара), что обеспечивает расход 10 л/мин. Для того чтобы расход через клапан увеличить до 20 л/мин, давление в водопроводной сети должно повыситься в 4 раза.

Если в водопроводной сети давление небольшое, то и расход будет незначительным. Для того, чтобы расход увеличить в два раза, давление нужно повысить в 4 раза.

Конечно, на практике так не поступают, поскольку это вызывает ряд сопутствующих проблем: недостаточный диаметр трубопровода, гудение воды в трубах…

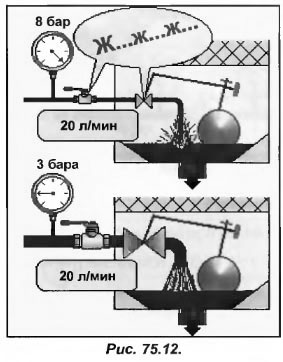

Объяснить это можно на наглядном примере. Так, для снижения загруженности автомагистрали, водителей не заставляют ехать быстрее, а строят новую полосу или объездной путь. Аналогичные меры предпринимают и для повышения расхода жидкости в трубе – повышают площадь проходного сечения. Это снижает скорость потока и уменьшает давление (рис.75.12).



"Комментарии"


-1 # борис 09.12.2015 11:38
если скорость снижается то давление увеличивается
"Ответить" | "Ответить с цитатой" | "Цитировать"


0 # Guest 28.11.2017 18:28
да,да....с повышение сечения увеличивает давление, уменьшает скорость...)))
"Ответить" | "Ответить с цитатой" | "Цитировать"


+2 # Владислав 20.04.2021 07:53
При постоянном расходе Q в трубе, действительно Увеличивая давление понижается скорость течения жидкости.
Но в данном примере говорится о том что если вы решили повысить расход без увеличения давления то нужно увеличить диаметр трубы
Q1
"Ответить" | "Ответить с цитатой" | "Цитировать"
