Оцениваем расход ледяной воды

Предположим, что холодопроизводительность нашей установки Фо равна 35 кВт, далее, правильно выбрав коэффициенты теплоотдачи (испаритель 1,16 и сухая градирня 1,25,) можно определить:

• расход воды через испаритель Qи ~ Фо/(Δtи х 1,16)= 35/(5 х 1,16) ~ 6м3/ч;
• расход через конденсатор Qk ~ Qи х 1,25 = 6 х 1,25 ~ 7,5 м3/ч.

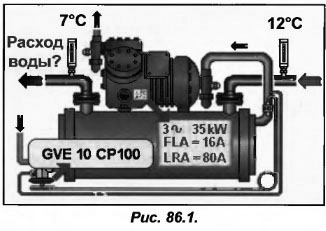

Рассмотрим следующую маркировку испарителя (рис.86.1): GVE 10 СР100. Она означает следующее: G – терморегулирующий вентиль с присоединительными трубками под пайку, V – в качестве хладагента используется R22, Е – применяется линия внешнего уравнивания давления, 10 – холодопроизводтельность в тоннах холода (1 тонна холода равна 3,5 кВт) при температуре кипения 5 С и температуре конденсации 38 С, СР100 – ТРВ с точкой МОР равной +15С.

Для оценки расхода воды применяем ранее используемую формулу: Фо=10х3,5=35кВт, соответственно, через испаритель расход воды будет равен Qи ~ Фо//(Δtих1,16)=35/(5х1,16) ~ 6м3/ч. Производя данные вычисления, следует быть внимательными, поскольку они могут быть не точными, в случае несоответствия надписи на корпусе.

Для оценки расхода воды также можно использовать надпись на корпусе двигателя компрессора, что позволяет нам получить данные о силе тока, потребляемой двигателем. Так, между электрической мощностью, расходуемой двигателем компрессора, и холодопроизводительностью установки имеется определенная взаимосвязь. Необходимо также учитывать, что некоторые производители (особенно европейские) указывают номинальную величину силы потребляемого тока. Так производители из США или Японии обозначают силу потребляемого тока при максимальной нагрузке, например, FLA=16А (рис.86.1).

При полной нагрузке двигатель потребляет силу тока, равную максимальной величине силы тока, которую может потреблять двигатель. Таким образом, при измерении силы тока при помощи токоизмерительных клещей необходимо получить величину, которая будет ниже той, которая указана на табличке.

Поскольку на рис.86.1 FLA=16А, поэтому холодопроизводительность компрессора составит: Фо=16х2=32 кВт. Согласно приведенным выше формулам расход воды через испаритель будет равен: Qи~Фо//(Δtи х 1,16)=32/(5 х 1,16) ~ 5,5 м3/ч, через конденсатор Qк=Qи х 1,25=5,5 х 1,25 ~ 7 м3/ч.

Следует отметить, что данные оценки позволяют лишь получить приблизительные данные о величине расхода через испаритель или конденсатор. Обозначение LRA на двигателях производства США, Англии или Японии подразумевает величину пускового тока (рис.86.1 LRA=80 А).
