Насосы с регулируемым расходом

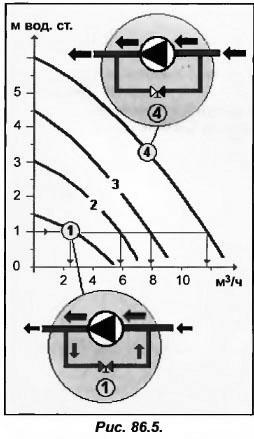

В некоторых случаях для регулировки расхода конструкторы применяют клапан, расположенный внутри насоса. Его степень открытия регулируется снаружи. Если он находится в закрытом положении (поз.4), то расход, минуя насос, направляется в установку. В открытом положении (поз.1), часть расхода возвращается на всасывание, и расход, следуемый в установку, значительно уменьшается. Так, если напор насоса составляет 1 м вод. ст., то расход может регулироваться в пределах 2,2-12 м3/ч.

Запорный элемент клапана может занимать и промежуточное положение (например, между точками 1 и 2). В этом случае напорная характеристика насоса будет расположена между кривыми 1 и 2. В этом случае через насос будет циркулировать одинаковое количество воды, независимо от положения запорного элемента клапана. Потребляемая мощность электродвигателя насоса останется постоянной при любом расходе воды по контуру. Данный метод регулирования производительности применяется преимущественно для насосов невысокой мощности.
