Несложно догадаться, что устройство по производству ледяной воды служит для охлаждения воды. От него, через распределительные сети, представляющие собой сложную систему трубопроводов (насосов, вентилей, регуляторов), ледяная вода поступает к потребителям холода. Если конструкция не до конца продумана или регулирующие клапаны распределительной сети неправильно настроены, то это непременно приведет к серьезным нарушениям.
Существует множество проблем, которые связанные с гидравликой. Рассмотрим основные из них.
Первостепенным условием, связанным с поддержанием нормальной работы холодильного контура, является обеспечение постоянного и заданного расхода через испаритель, благодаря чему исключается риск замерзания воды в испарителе, что может привести к его разрушению. Какой должна быть схема гидравлического контура, чтобы обеспечивалось данное условие с учетом использования для подачи воды регулирующих двухходовых и трехходовых клапанов?

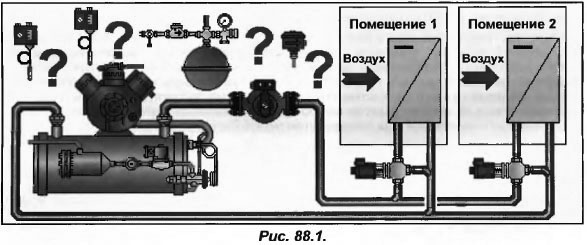

Лучшим вариантом является тот, при котором насос подачи ледяной воды как можно ближе установлен к испарителю (на входе в него). Между насосом и испарителем наличие регулирующих клапанов не допускается. Рассмотрим установку по производству ледяной воды, (рис.88.1), предназначенную для подачи воды в воздухоохладители, находящиеся в разных помещениях.
Применение закольцовки
Если установка по производству ледяной воды используется для подачи холодной воды к нескольким потребителям, то схема гидравлического контура становится более сложной. С этой целью предусматривается два контура: первичный, обеспечивающий циркуляцию воды через испаритель холодильной машины, и вторичный (или несколько вторичных), доставляющий ледяную воду к потребителю.

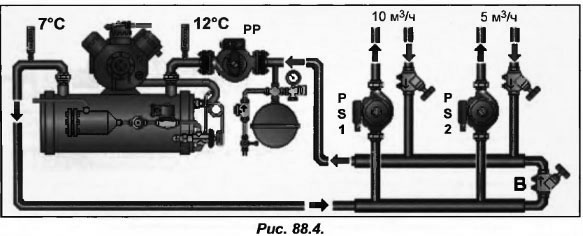

Рассмотрим описанную выше схему (рис.88.4). На ней мы видим основной насос (насос первичного контура) и два насоса вторичного контура PS1и PS2.
Применение смесительного ресивера

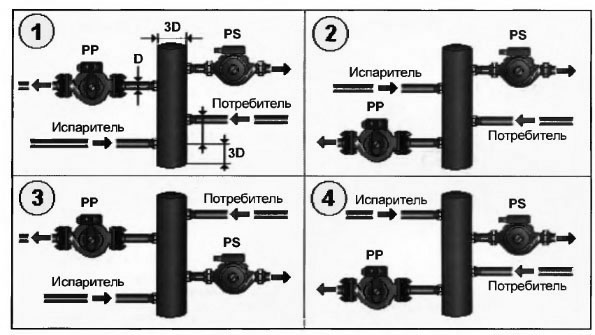

Для схем данного рода лучшим вариантом будет применение смесительного ресивера. В данных устройствах большого диаметра скорость воды может быть ничтожно малой, даже равняясь 0,1 м/с (при условии выполнении правила 3D – диаметр ресивера не должен быть меньше трех диаметров трубопроводов рис.88.7 схема1). В таком ресивере потери давления будут практически отсутствовать, и можно с уверенностью сказать, что давление в первичном и в остальных вторичных контурах выравняются. Исходя из сказанного утверждения, данный вид ресивера называют «уравнительным ресивером».
