Производим запуск компрессора при минимальной наружной температуре

Производим запуск компрессора при минимальной наружной температуре

Известно, что температура наружного воздуха составляет 32 С, тогда температура воды в контуре будет равна 30 С. На рис.91.19 мы видим основные данные установки во время ее введения в эксплуатацию.

Проанализируем работу установки во время ее запуска

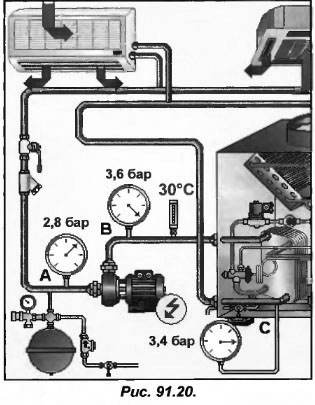

Гидравлический контур (рис.91.20). На входе в насос давление составляет 2,8 бар (28 м вод. ст.). На первый взгляд, оно может показаться завышенным, но вместе с этим температура воды также высокая – 30 С. Предохранительный клапан настроен на отметку в 3 бара.

Насос обеспечивает давление равное разности давлений между точкой В и точкой А: Ннас=Рв-Ра=3,6-2,8-0,8 бар (8 м вод. ст.). Следует отметить, что напор насоса должен соответствовать гидравлическому сопротивлению контура.

Гидравлическое сопротивление на испарителе составит: ΔРисп=Рв-Рс=3,6-3,4=0,2 бар (2 м вод. ст.). это говорит нам о наличии определенного расхода через испаритель. Если между расширительным баком и верхней точкой гидравлического контура расстояние составляет 5 м, то с уверенностью можно утверждать о том, что минимальное давление в верхней точке гидравлического контура равняется 23 м вод. ст.

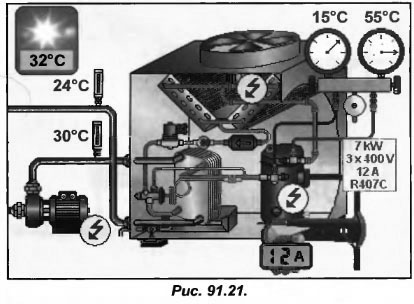

Холодильный контур (рис.91.21). В испаритель вода поступает с температурой в 30 С, которая является довольно высокой, поэтому и температура кипения хладагента в испарителе также будет высокой – 15 С.

Мы уже знакомы с неисправностями компрессора, которые встречаются во время его запуска и связаны с повышением давления кипения.

К примеру, сила тока, потребляемого компрессором, составляет 12 А, а ТРВ имеет заправку МОР. Согласно данным условиям компрессор обеспечивает максимальную холодопроизводительность. На испарителе перепад температур по воде достигает: Δt=30 С-24 С=6 К.

Поскольку холодопроизводительность максимальная, то и потребляемая электрическая мощность также максимальна. Если же температура наружного воздуха составляет 32 С, то температура конденсации будет равна 55 С (температурный напор на конденсаторе составит Δtk=55 С-32 С=23 К). Но, несмотря на высокие значения давлений, не стоит беспокоиться, но и терять внимательность также не следует. Необходимо постоянно отслеживать параметры установки во время снижения температуры.

Чтобы не возникало трудностей с запуском установки при максимальной тепловой нагрузке, необходимо применять систему управления, снижающую холодопроизводительность, чтобы температура воды в гидравлическом контуре оставалась выше.
