Не согласована характеристика насоса и сети. Изменяем характеристику сети

В нашем случае характеристика насоса и гидравлической сети является неверно согласованной, поэтому попробуем изменить одну из них.

На рис.96.6 гидравлическая характеристика изображена красным цветом. Согласно данной характеристике мы можем определить, что при гидравлическом сопротивлении сети ΔР=6 м вод. ст. расход составит 4 м3/ч. Рабочая точка А пары насос-сеть расположена на пересечении напорной характеристики насоса и гидравлической характеристики сети.

Для изменения характеристики сети приоткрываем уравнительный вентиль, тем самым повышая потери давления и понижая расход. При закрытии уравнительного вентиля рабочая точка переместится из точки А в точку В.

При постепенном закрытии уравнительного вентиля в точке В мы получим необходимые параметры для работы пары насос-сеть. Зеленым цветом отображена новая гидравлическая характеристика (рис.96.6). Расход в точке В составит 3 м3/ч, а потери ΔР=8 м вод. ст. При сильном перекрытии уравнительного вентиля произойдет перемещение рабочей точки по направлению к точке С. В результате, мы столкнемся с рядом неисправностей, обусловленных пониженным расходом воды.

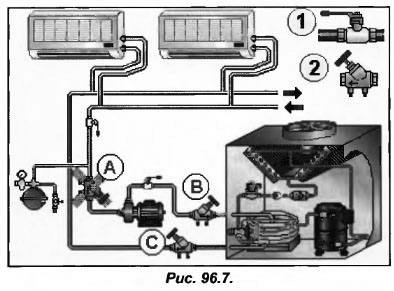

Не следует рассчитывать на то, что расход получится отрегулировать при помощи запорного вентиля (поз.1 рис.96.7). Конструкция запорного вентиля не позволяет это сделать, поскольку для этого бы потребовалась ювелирная точность. Также необходимо учитывать, что их положение легко нарушить обычным прикосновением.

Отрегулировать расход методом изменения гидравлической характеристики сети можно при помощи уравнительного вентиля (поз.2). Следует не забывать о том, что между входом в насос и расширительным бачком не должно быть установлено никаких вентилей. Но в точках В и С установка регулирующих вентилей вполне рациональна.
