Холодильная установка - ВМТ-Ксирон-63, с холодопроизводительностью - 76.5 кВт и температурой жидкости на выходе - 15оС. Запас - 6%
Среднее количество пусков 3.31 (?), время работы за цикл - 17.07 мин., время остановки - 1.07 мин. Общее энергопотребление с учетом остановок - 16.62 кВт.
соленоидный вентиль для хлорфторсодержащих хладагентов «Ридан» ;
защитное реле высокого давления «Ридан»;
защитное реле низкого давления «Ридан»;
реле протока «Ридан»;
реле высокого давления «Ридан», управляющее включением вентиляторов конденсатора;
щит управления на базе «Schneider Electric»;
вертикальный ресивер с запорными вентилями и предохранительным клапаном фирмы «FrigoPoint» (Россия);
система автоматического управления и контроля, на базе электронного процессора, позволяющая задавать и поддерживать в автоматическом режиме требуемую температуру жидкости и предохраняющая установку от аварийных режимов работы «Dixell» (Италия);
реле тепловой защиты компрессора «Schneider Electric» ;
реле токовой защиты компрессора «Schneider Electric»;
реле токовой защиты насоса «Schneider Electric»;
отвод для подключения манометрического коллектора на линии нагнетания/жидкости/всасывания;
манометры высокого и низкого давления «Wigam/Cold-Gauge» (Германия/ЕС);.
3.1. График зависимости холодопроизводительности от температуры воды на выходе из чиллера ВМТ-63
Диапазон стандартной работы чиллера от +5оC до +15оC.Данная модель ВМТ-63 способна работать до +40 оC окружающего воздуха со снижением холодопроизводительности. Для расширения диапазона работы (поддерживаемая температура воды в диапазоне +15...+25) необходима модификация чиллера по запросу.
3.2. График рабочих характеристик подающего насоса ВМТ-63
3.3. Выносной конденсатор (Опция) на ВМТ-63
Комплект системы зимнего пуска позволяет запускать водоохлаждающую установку при размещении конденсатора на улице или в не отапливаемом помещении (при температуре окружающей среды ниже + 5 °С. Возможность работы до минус 35). В комплект входит регулятор давления, дифференциальный клапан, обратный клапан.
Количество конденсаторов - 1 шт. Масса одного конденсатора - 140 кг.
Общая информация
Выделяемое тепло, кВт
90.2
Количество вентиляторов, шт.
2
Расход воздуха, м3/ч
25500
Уровень шума, Дб
79

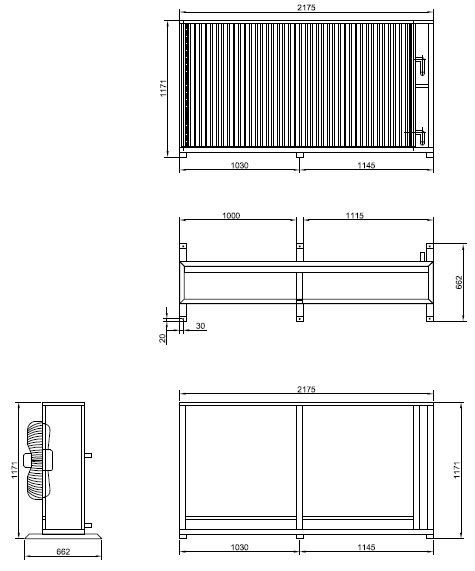

Габаритные размеры: 2175х662х1171
Диаметр медной трубы для монтажа выносного конденсатора для ВМТ-63:
Длина до конденсатора, м
5
10
15
Диаметр в дюймах (нагнетание + жидкостная)
1 3/8 + 7/8
1 3/8 + 7/8
1 3/8 + 7/8
При длине трассы от холодильного модуля до воздушного конденсатора более 15 метров - по запросу, также необходима установка "системы отделения масла".
4. Встроенный гидромодуль
Однонасосная схема
В большинстве случаев используется для установок малой холодопроизводительности — примерно до 100 кВт. Такой тип схемы может быть использован при соблюдении следующих условий:
1. Количество потребителей холода у установки невелико и нагрузка на установку изменяется не в столь широких пределах. Если же нагрузка изменяется в процессе работы в несколько раз, то байпасная магистраль должна быть рассчитана на перепуск соответствующего количества хладоносителя (циркулирующего по «малому» кругу минуя теплообменники потребитей холода). Техническая возможность установки байпасного клапана для перепуска большей части хладоносителя имеется лишь для установок холодопроизводительностью не более 100 кВт.
2. Необходимо учитывать, что в стандартном исполнении испаритель установки подобран таким образом, что разность температур между температурой возврата хладоносителя от потребителя и температурой на выходе из установки не должна превышать величину, примерно, в 10 К. (при необходимости иметь больший перепад температур — это необходимо указать при заказе для проведения соответствующего расчета испарителя). Однонасосная схема для охладителей большей мощности (более 100 кВт) применяется только в случае, если тепловая нагрузка на установку практически постоянна в процессе работы.
Насос подает воду из буферной емкости на потребителя. Отобрав тепло от потребителя (тем самым охладив оборудование), вода возвращается в установку и, попадая в испаритель холодильной машины, охлаждается. Из испарителя вода поступает обратно в буферную емкость. Датчик температуры жидкости, в соответствии с показаниями которого включается и выключается компрессор, расположен на магистрали подачи жидкости потребителю.
Обычно, одна установка обеспечивает несколько потребителей холода, каждый из которых оборудован термостатом и соленоидным клапаном, перекрывающим подачу хладоносителя (воды) при снижении потребности в охлаждении. Поэтому для защиты оборудования от избыточного давления, создаваемого насосом, а также для защиты самого насоса, используется предохранительный клапан (байпасная магистраль).
Гидромодуль (насосная станция) состоит из насосов и баков и обеспечивает поступление теплоносителя из чиллера на оборудование и обратно. Обычно теплоносите-лем для системы чиллера служит вода или раствор пропиленгликоля. Поскольку тепловая нагрузка изменяется в зависимости от времени суток или сезона, то возникают периоды времени, когда холодопроизводительность чиллера существенно превышает реальную потребность. В этом случае чиллер начинает работать короткими импульсами, включаясь и выключаясь. Частые пуски компрессора приводят к его быстрому износу и заметному уменьшению срока службы. Что бы этого избежать, в систему иногда устанавливают аккумулирующий бак, объем которого рассчитывается исходя из возможных тепловых нагрузок и количества теплоносителя в системе. В этом случае суммарный объем и теплоемкость теплоносителя увеличивается, благодаря чему интервалы между ключениием/выключением компрессора возрастают.
водяной фильтр грубой очистки на входе в испаритель «Broen» (Дания);
полная интеграция с управлением чиллера;
электрический шкаф управления с индикацией аварийных ситуаций «Schneider Electric»;
сливной вентиль «CEPEX» (Испания);
индикатор уровня воды «поплавкового» типа «Анион» (Россия);
запорный вентиль «CEPEX» (Испания);
регулирующий вентиль «CEPEX» (Испания);
байпасный клапан с ручным открытием «CEPEX» (Испания);
манометр на линии подачи хладоносителя «РОСМА» (Россия);
соединительные трубопроводы «AQUADEMIC» (Россия) и фитинги «COMER» (Италия) из пластика.
5. Функциональные возможности ВМТ-63
Управление
пуском/остановом компрессора по уставке микропроцессорного блока;
задержкой между остановом и последующим пуском компрессора;
чувствительностью реле протока жидкости;
пуском/остановом вентиляторов конденсатора по уставке реле давления управления вентиляторами конденсатора;
установкой значений аварийной сигнализации по низкой или высокой температуре хладоносителя;
включением/отключением дополнительного картерного нагревателя по уставке термостата.
Защита
электродвигателя компрессора от перегрузки по току;
работы установки в случае пропадания/перекоса фаз;
шкафа управления от перегрузки по току и от короткого замыкания;
электродвигателя насоса от перегрузки по току;
компрессора от недопустимо высокого/низкого давления нагнетания;
электродвигателя компрессора от перегрева обмоток;
электродвигателей вентиляторов конденсатора от перегрева обмоток;
компрессора от попадания жидкого хладагента в картер путем выдачи сигнала закрытия электромагнитного клапана на линии подачи хладагента в испаритель при отказе установки;
компрессора от недопустимо низкого перепада давления масла (при наличии маслонасоса);
испарителя от размораживания в случае исчезновения или недостаточного протока жидкости через него.
Индикация
режимов и параметров работы установки;
индикация температуры хладоносителя на экране блока управления;
индикация аварийных режимов, с выводом кода аварии на экран блока управл-ния/сигнальная лампа.
Достоинства чиллеров серии ВМТ
Удобный доступ ко всем узлам;
Не требуется специальный фундамент;
Импортное оборудование ведущих фирм производителей;
Высокая надежность;
На лицевой панели выведена информация всех режимов работы;
Низкий уровень шума;
Чиллеры требуют минимальных регламентных работ.
Простое техническое обслуживание.
Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств.
6. Промышленное покрытие ВМТ-Ксирон-63
Двухкомпонентная, толстослойная, эпоксидная грунтовочная краска с фосфатом цинка и с отвердителем на основе полиамида. Обладает отличной адгезией со стальными, цинковыми и алюминиевыми поверхностями.™ Tikkurila Finland
8. Дополнительные опции:
выносной конденсатор;
система зимнего пуска;
замена компонентов оборудования под ваши условия;
изготовление установок в арктическом до минус 56 и тропическом до +55 °С исполнении;
модульная компоновка оборудования при дефиците свободного места;
использование мультинасосных схем с автоматическим резервированием.
выносной щит управления;
прочее.
9. Принудительная вентиляция воздуха в помещении
Тепловыделение от воздушного конденсатора составляет 93.12 кВт. При размещении чиллера с конденсатором в маленьком помещении, необходимая производительность вентиляции 60562 м3/ч. (при +30 в помещении, +25 на улице).
