Баллоны для сжатых газов
Баллоны для сжатых газов — стальные сосуды вместимостью от 0,4 до 55 л с запорным вентилем в горловине. Для каждого газа своя окраска и надпись: кислородный — голубой с чёрной надписью, ацетиленовый — белый с красной, пропан — красный с белой, азот — чёрный с жёлтой, углекислота — чёрный с жёлтой надписью «Углекислота».
Для хранения и транспортировки сжатых, сжиженных и растворенных газов, находящихся под давлением, применяют стальные баллоны. Они имеют различную вместимость — от 0,4 до 55 дм3.
Баллоны представляют собой стальные цилиндрические сосуды, в горловине которых имеется конусное отверстие с резьбой, куда ввертывается запорный вентиль. Для каждого газа разработаны свои конструкции вентилей, что исключает установку кислородных вентилей на ацетиленовый баллон, и наоборот. На горловину плотно насаживается кольцо с наружной резьбой, служащее для навертывания предохранительного колпака, который служит для предохранения вентиля от возможных ударов при транспортировке.
Баллоны для сжатых, сжиженных и растворенных газов изготовляют согласно ГОСТ 949—73 из бесшовных труб углеродистой и легированной стали. Для сжиженных газов при рабочем давлении не свыше 30 кгс/см2 допускается применение сварных баллонов. Требования к ним регламентируются правилами Гостехнадзора СССР.

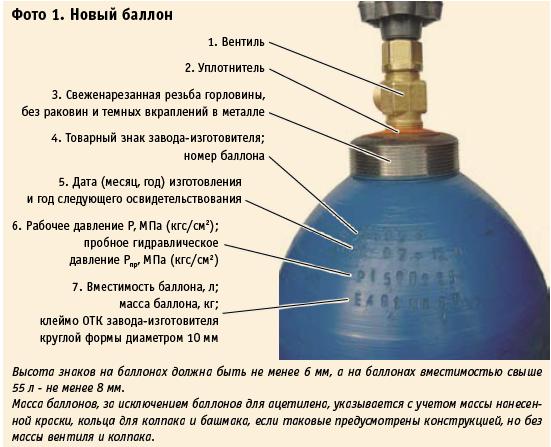

В зависимости от рода газа, находящегося в баллоне, их окрашивают снаружи в условные цвета, а также соответствующей каждому газу краской наносят наименование газа. Например, кислородные баллоны окрашивают в голубой цвет, а надпись делают черной краской, ацетиленовый — в белый и красной краской, водородные — в темно-зеленый и красной краской, пропан — в красный и белой краской. Часть верхней сферической части баллона не окрашивают и выбивают на ней паспортные данные баллона: тип и заводской номер баллона, товарный знак завода-изготовителя, масса порожнего баллона, вместимость, рабочее и испытательное давление, дата изготовления, клеймо ОТК и клеймо инспекции Госгортехнадзора, дата следующего испытания. Баллоны периодически через каждые пять лет подвергают осмотру и испытанию.
Частые вопросы
Как различить газовые баллоны по цвету?
Кислород — голубой баллон с чёрной надписью, ацетилен — белый с красной, пропан-бутан — красный с белой, азот — чёрный с жёлтой надписью и коричневой полосой, аргон — серый с зелёной надписью.
Какое давление в кислородном баллоне?
Рабочее давление стандартного кислородного баллона на 40 л — 150 кгс/см² (около 147 бар), что соответствует примерно 6 м³ газа при атмосферном давлении.
