Форма подбора ЧИЛЛЕРА онлайн

Вариант подбора 1




Расчет


Вариант подбора 2
Холодо-производительность, кВт
Температура на выходе из чиллера, (от 5 до 25) оС
Выносной конденсатор, ?

Расчет


Вариант подбора №3

Сейчас в наличии на складе имеется:
ВМТ-16
ВМТ-12
ВМТ-6
ВМТ-3
Внимание!

От точности измеренных значений зависит цена. Для правильного подбора чиллера ВМТ-КСИРОН рекомендуем придерживаться следующих действий:
1. Расход воды на оборудование: замеряем расход с помощью расходомера; или смотрим маркировку насоса (производительность/напор); измеряем время наполнения емкости (20 л).
2. Начальная температура: измеряем термометром температуру воды, поступающей на оборудование.
3. Конечная температура воды: измеряем термометром температуру воды после прохождения оборудования.
4. Подбор: заполняем форму, используя разницу температур и расход, полученный в предыдущих шагах.

Производитель промышленных чиллеров

Что такое чиллер? Чиллер для охлаждения воды (форма автоматического расчета чиллера)

Промышленный чиллер ВМТ (chiller) – надежная холодильная установка, предназначенная для охлаждения или подогрева жидкостей (вода, раствор этилен или пропиленгликоля). Поэтому главной характеристикой такого оборудования будет холодопроизводительность - то количество тепла, которое он забирает у охлаждаемой жидкости.

Промышленные чиллеры рекомендованы к созданию автономных замкнутых систем охлаждения. Чиллеры ООО Компания «Ксирон-Холод» пригодны к круглогодичной эксплуатации. Сфера применения чиллеров начинается - в пищевой, химической и металлообрабатывающей промышленности, и заканчивается машиностроением и медициной. Компания "Ксирон-Холод" также делает модульную конструкцию - возможность монтажа в помещении с узким дверным проходом и маленькой площадью. В зависимости от типа охлаждения чиллеры бывают с водяным и воздушным охлаждением. Конденсатор бывает встроенного либо выносного типа.

Какой чиллер выбрать на производство?

устройство чиллера
Подробнее о компонентах: Другая техническая информация по чиллерам

Для того, чтобы ваше оборудование на производстве работало эффективно, необходимо знать, на что обращать внимание при выборе системы охлаждения или кондиционирования - чиллера. Мы рекомендуем особое внимание уделять типу конструкции промышленного чиллера. Это может быть модульный вариант, моноблок или же выносной конденсатор. Также чиллеры можно условно разделить на две группы по типу охлаждения конденсатора:

  • чиллер с воздушным охлаждением конденсатора;
  • чиллер с водяным охлаждением конденсатора.
Цена на чиллер зависит от его холодопроизводительности.

Чиллер с воздушным охлаждением

Чиллер с воздушным охлаждением

Моноблок. В такой системе, все основные элементы – испаритель, компрессор и конденсатор, находятся вместе, в одном корпусе. Корпус закрыт декоративными панелями. Мы предлагаем чиллеры, которые компактны, выполнены в формате моноблока, отличаются компактными габаритами и просты в эксплуатации.

Чиллер с воздушным охлаждением

С выносным конденсатором. В таком случае агрегат разделяется на два блока. Холодильный модуль и конденсатор соединяются между медной трубой, по которой будет циркулировать фреон. При этом чаще всего, конденсатор располагают снаружи, на улице, а сам агрегат в подвале или в подсобном помещении. Варианты с выносным конденсатором чаще всего подходят для использования на небольших складах, магазинах, на овощных складах. Такие варианты исполнения хорошо подходят для коммерческого применения благодаря небольшим габаритам, они позволяют экономить пространство, что немаловажно.

Чиллер с выносным конденсатором

Основным элементом в чиллере с воздушным конденсатором является теплообменник, который обдувается вентилятором. В свою очередь, он может быть центробежным или осевым. Осевые вентиляторы имеют высокую производительность (КПД) и используются при малых аэродинамических сопротивлениях. Если сопротивление большое, например, необходимо прокачивать воздух от конденсатора через короба и выбрасывать его на улицу, то используют центробежные вентиляторы. Чиллеры с воздушным охлаждением можно устанавливать и эксплуатировать только в больших помещениях или в помещениях, в которых есть хорошая вентиляция, т.к все выделяемое тепло от чиллера будет рассеивется в этом же месте где он и установлен. При этом само помещение может быть неотапливаемым. Принцип работы можно сравнить с обычным бытовым кондиционером, когда тепло из помещения переносится на улицу, а там воздушный конденсатор обдувается потоком воздуха от вентилятора.

Чиллер с водяным охлаждением конденсатора

В чиллере с водяным конденсатором для охлаждения фреона в конденсаторе используется не воздух, а вода. Для нормальной работы оборудования необходимо, чтобы был доступ к проточной воде. Поэтому чаще всего такое оборудование устанавливается вблизи рек, озер, либо артезианской скважины. Если нет возможности использовать холодную воду из природного источника - используют сухую градирню. Её чаще всего применяют для охлаждения раствора этилен или пропиленгликоля. Смесь воды с гликолем имеет температуру замерзания до минус 49, что позволяет использовать его круглогодично. Чиллеры с водяным охлаждением имеют меньшие габаритные размеры по сравнению с воздушным. Их можно размещать в маленьких помещениях. Стоимость чиллера с водяным охлаждением конденсатора может быть немного дешевле, чем с воздушным.

Чиллер с выносным конденсатором

Водоохлаждающие установки ВМТ с водяным охлаждением имеют более простую конструкцию, из-за чего стоят дешевле. Однако их необходимость в проточной воде или установке дополнительных устройств (градирен) ограничивает использование этого типа чиллеров. К тому, же необходим постоянный доступ к проточной воде, что чаще всего так же усложняет использование такого типа чиллеров. К преимуществам стоит отнести то, что системы с водяным охлаждением стоят значительно дешевле, чем на основе воздушного охлаждения.

Чиллер с выносным конденсатором

Чиллеры ВМТ с воздушным охлаждением можно применять как внутри, так и снаружи помещения, что бывает очень удобно. Если устанавливается оборудование на улице, то используют чиллеры с осевыми вентиляторами. Их размещают либо на фундаменте возле здания, либо на крыше. Для установки оборудования внутри маленького помещения лучше использовать холодильные машины с выносным конденсатором. Стоит учитывать, что системы и с воздушным и водяным охлаждением, могут предлагатся в моноблочном виде или с выносным и конденсатором. Все зависит от поставленной задачи и требований заказчика.

Чиллер с выносным конденсатором

Гидромодуль чиллера

Оба типа чиллеров, с водяным и воздушным охлаждением могут комплектоваться встроенным гидравлическим модулем - гидромодуль. Насосная станция, либо встроенный гидромодуль представляют собой такое устройство, которое состоит из мощного циркуляционного насоса и баков. Сами баки бывают расширительные и аккумулирующие в зависимости от назначения их использования. Насос же применяют для того чтобы улучшить циркуляцию хладоносителя в самом водяном контуре. Расширительный бак применяют для того, чтобы происходила компенсация температурного расширения и сжатия теплоносителя в системе. Он выполняется в виде определённой емкости, которая разделена металлической подвижной мембраной на две основных части. В одной части бака при этом находится азот, а другая включается в саму гидравлическую систему и теплоноситель. Изменение температуры, приводит к тому, что занимаемый объем бака изменяется. Все эти колебания в свою очередь компенсируются движением мембран внутри расширительного бака. Так система работает в целом. Для кондиционирования обычно используют насосы с малым напором, которые подают теплоноситель в фанкойлы.

Гидромодуль чиллера

Аккумулирующий бак. Учитывая то, что тепловая нагрузка меняется в зависимости от сезона и времени суток, то в свою очередь возникает такой период времени, в котором холодопроизводительность системы превышает ее реальную потребность. Для того чтобы нивелировать эту разницу, чиллер начинает работать в импульсном режиме. Он периодически включается в работу и выключается. Частые запуски и остановка компрессора сильно его изнашивают. Чтобы снизить это воздействие используют аккумуляторные баки, которые берут на себя это воздействие. При его использовании увеличивается общий объем хладоносителя, благодаря этому интервалы между включениями компрессора возрастают.

гидромодуль чиллера

Для повышения надежности гидромодуля часто используют емкость, сделанную из нержавеющей стали. Это позволяет применять хладоноситель с отрицательными температурами без риска повредить емкость. Он позволяет продлевать срок работы системы. При необходимости устанавливают частотное управление самими насосами.

гидромодуль для чиллера

Спецификация:

  1. Термоизолированная емкость открытого типа
  2. Насос
  3. Кран шаровый
  4. Разборное соединение
  5. Манометр
  6. Выход на потребителя
  7. Вход воды
  8. Байпасный вентиль
  9. Фильтр грубой очистки
  10. Реле контроля протока
  11. Визуальный контроль уровня жидкости

Принципиальные схемы промышленных чиллеров

Чиллер с конденсатором воздушного охлаждения и системой зимнего пуска

Чиллер с конденсатором воздушного охлаждения и системой зимнего пуска

Спецификация

  1. Компрессор Danfoss
  2. Реле высокого давления КР
  3. Клапан запорный Rotolock
  4. Клапан дифференциальный NRD
  5. Регулятор давления конденсации KVR
  6. Конденсатор воздушного охлаждения
  7. Ресивер линейный
  8. Клапан запорный Rotolock
  9. Фильтр-осушитель DML
  10. Стекло смотровое SG
  11. Клапан соленоидный EVR
  12. Катушка для клапана соленоидного Danfoss
  13. Клапан терморегулирующий ТЕ
  14. Испаритель пластинчатый паяный тип В (Danfoss)
  15. Фильтр-осушитель DAS/DCR
  16. Реле низкого давления КР
  17. Клапан запорный Rotolock
  18. Датчик температуры AKS
  19. Реле протока жидкости FQS
  20. Щит электрический

Виды схем установок охлаждения жидкости (чиллеры)

1. Схема непосредственного охлаждения жидкости.

Схема непосредственного охлаждения жидкости

Применяется в случае, если перепад температур ∆Тж = (ТНж – ТКж ) ≤ 7ºС (охлаждение технической и минеральной воды)

2. Схема охлаждения жидкости с использованием промежуточного хладоносителя и вторичного теплообменного аппарата.

чиллер с промежуточным хладоносителем

Применяется в случае, если перепад температур ∆Тж = (ТНж – ТКж ) > 7ºС или для охлаждения пищевых продуктов, т.е. охлаждение во вторичном разборном теплообменнике.

3. Схема охлаждения жидкости с использованием ёмкости-накопителя

Схема охлаждения жидкости с использованием ёмкости-накопителяПрименяется в случае наличия нескольких потребителей, подключенных к одной установке.

4.Схема охлаждения жидкости с использованием промежуточного хладоносителя и открытого вторичного теплообменного аппарата.

чиллер с промежуточным теплообменникомПрименяется для получения «ледяной» воды (ТВ= 0…1ºС) и охлаждения технических жидкостей. При получении «ледяной»воды эту схему возможно использовать в режиме аккумулятора холода. Холод аккумулируетсяв виде льда намороженного на теплообменной поверхности открытого теплообменногоаппарата.

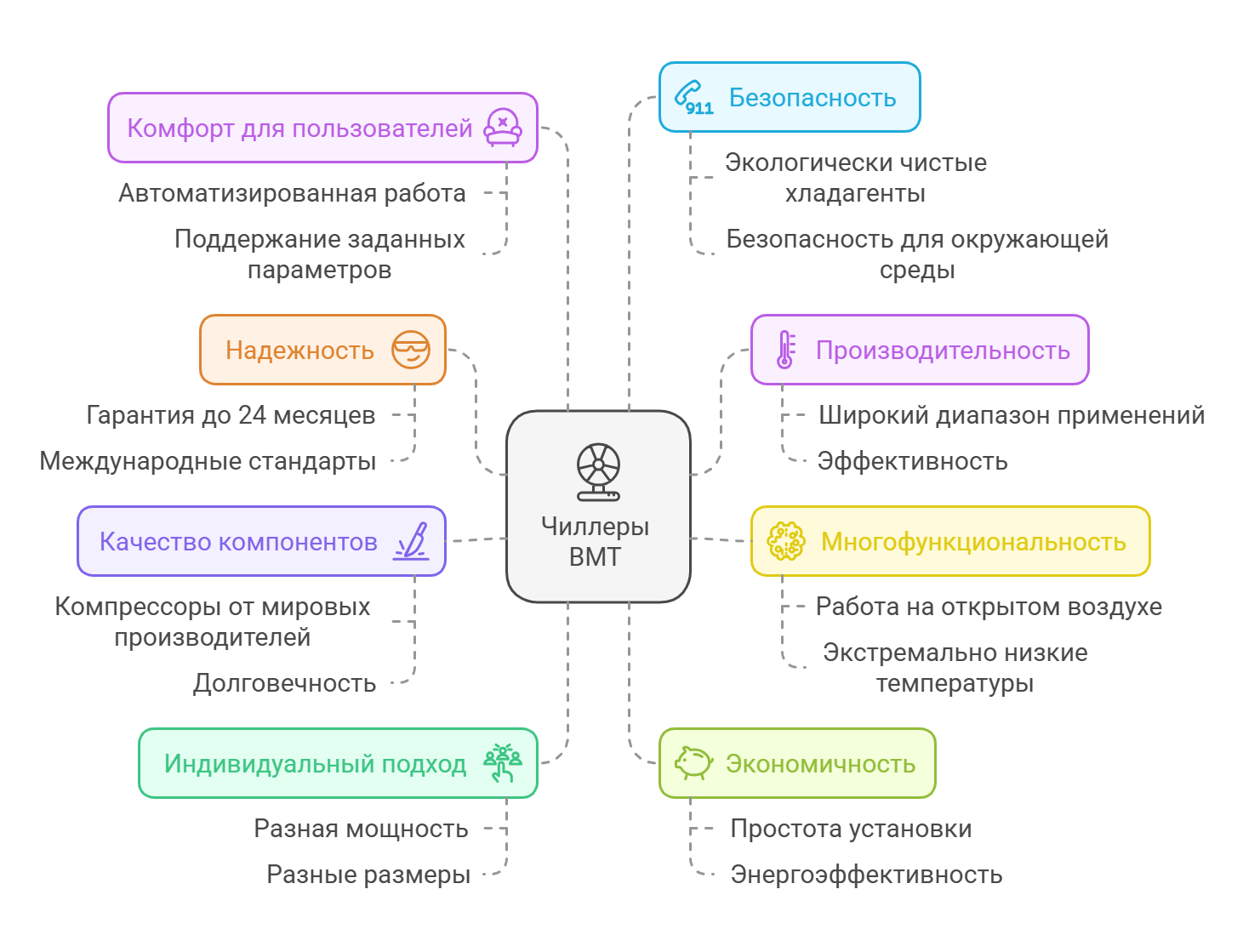

8 особенностей чиллеров ВМТ

1. Надежность.
Промышленные чиллеры ВМТ, изготавливаемые компанией «Ксирон-холод» отличает высокое качество сборки (гарантия до 24 месяцев), обеспечивающее надежную работу узлов и элементов холодильной установки. Оборудование соответствует международным стандартам, что подтверждено соответствующими сертификатами качества.
2. Высокая производительность.
Одного холодильного агрегата хватает для поддержания требуемой температуры большого количества оборудования.
3. Многофункциональность.
Чиллеры ВМТ с одинаковой эффективностью используют на улице и в помещении. При желании они способны работать даже при температуре до -35°С (в эксклюзивном исполнении до -54°С). Однако в этом случае в качестве хладагента используют не воду, из-за способности к замерзанию, а раствор пропилен или этиленгликоля.
4. Качество.
Для чиллеров ВМТ компания «Ксирон-Холод» использует компрессоры известных мировых производителей холодильного оборудования: Maneurop, Bitzer, Copeland, Bock и другие. Это гарантирует, что при правильной эксплуатации приобретенная вами холодильная установка сможет служить десятилетиями.
5. Индивидуальный подход.
«Ксирон-Холод» предлагает большой выбор холодильных агрегатов различной степени мощности, что позволяет подобрать модель с оптимальными габаритами и холодопроизводительностью.
6. Экономичность.
Простота монтажа и сервисного обслуживания позволяет экономить материальные средства в течении срока эксплуатации механизма. Экономии способствует и низкий расход электроэнергии. Общая экономия, с учетом оплаты электричества, воды, водоотведения и т.д., составляет до 80-90%.
7. Комфорт для пользователей.
Холодильные установки, которые разрабатывает наша компания, работают в автоматическом режиме, благодаря чему заданные параметры поддерживаются при любых обстоятельствах.
8. Безопасность.
Использование экологически чистого хладагента и хладоносителя позволяет производителям агрегатов утверждать, что их техника абсолютно безопасна и пригодна к эксплуатации в жилых помещениях. Работа установок не угрожает безопасности окружающей среды.

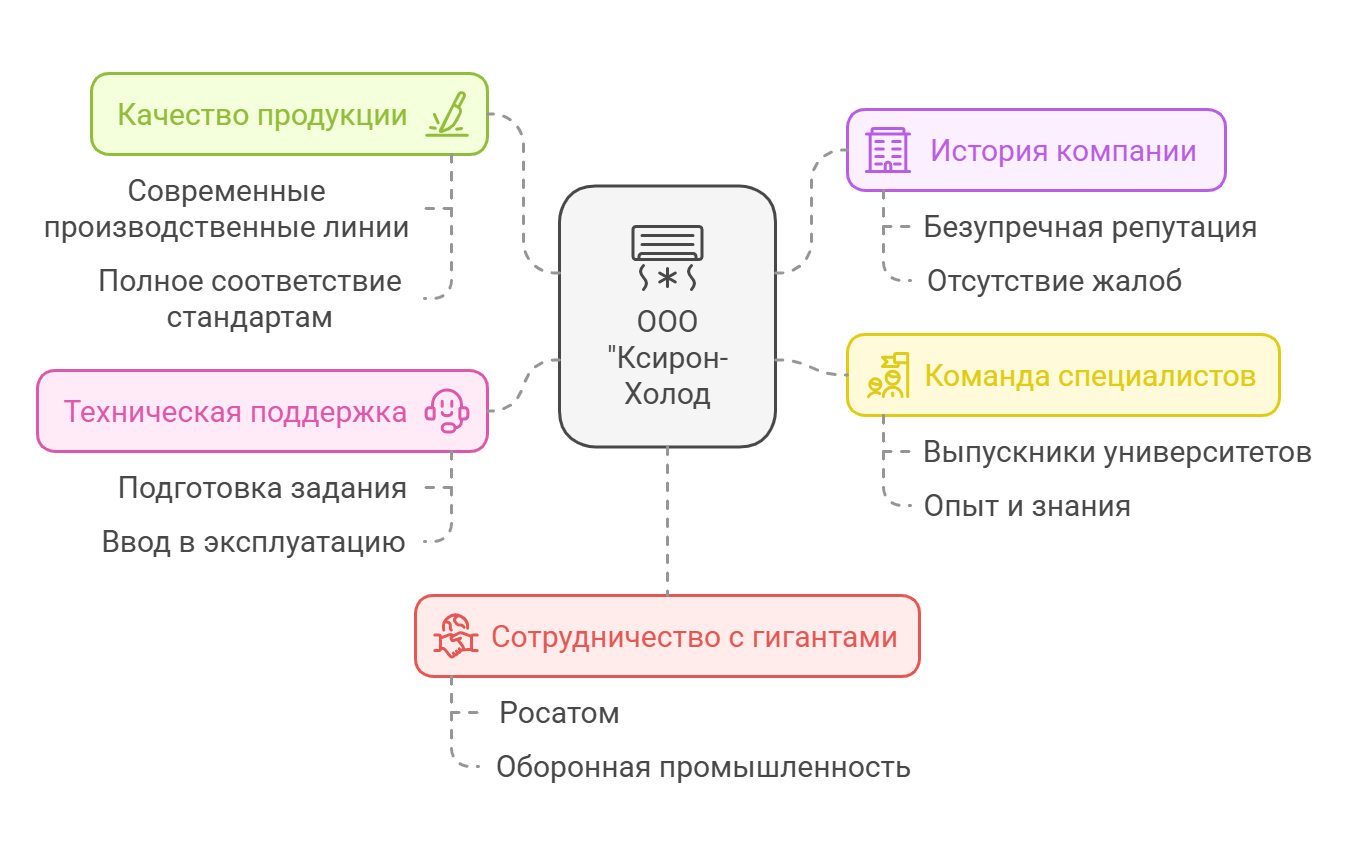

Почему за чиллером следует обратиться в ООО "Ксирон-Холод"

  • Все оборудование изготавливается в заводских условиях в соответствии с ТЗ заказчика. Разработка и производство холодильных агрегатов компанией осуществляется с 2002 года, благодаря чему был наработан большой практический опыт. Претензий к качеству чиллеров за все время существования ООО от клиентов не поступало.
  • Специалисты компании не доверяют разработку и расчет компонентов установок посторонним лицам. Именно поэтому всю ответственность за результат работы наши специалисты берут на себя.
  • При составлении ТЗ и на протяжении всего процесса работы над созданием требуемой конструкции чиллера заказчикам предоставляется полная техническая поддержка и необходимые консультационные услуги.
  • Высокий профессионализм персонала. Сотрудники компании, начиная от проектировщиков, и заканчивая инженерами и сборщиками, - это выпускники ведущих российских вузов.
  • Безупречное качество установок. Подтверждением тому является как продолжительный гарантийный срок, так и многолетнее сотрудничество компании с государственной корпорацией “Росатом”, предприятиями оборонной промышленности.

Преимущества сотрудничества с ООО Компания "Ксирон-Холод"

  1. Широкий ассортимент продукции. Мы осуществляем изготовление как низкотемпературных, так и высокотемпературных холодильных установок. Диапазон температур от +35 до -60 градусов. Возможно изготовление установок в арктическом исполнении с диапазоном температур от +55 до -55 градусов.
  2. Гарантии качества. Изготавливаются установки на импортном оборудовании. Компоненты для их сборки используются европейского производства. К примеру, поршневые компрессоры нами используются французские (“Maneurop”), винтовые компрессоры - немецкие (“Bitzer”). Также мы устанавливаем в чиллеры чешские и немецкие конденсаторы воздушного охлаждения, итальянские и немецкие насосы для хладоносителя, датскую запорную и регулирующую арматуру и пластинчатые теплоизолированные испарители. Сотрудничаем только с теми производителями, чья репутация не запятнана.
  3. На заводе осуществляется настройка и испытание агрегатов. Для этих целей используются специальные стенды. Продолжительность гарантийного срока составляет до 24 месяцев.
  4. Практичность. В случае дефицита свободного места, необходимого для монтажа конструкции, нами выполняется модульная компоновка оборудования.
  5. Вся продукция соответствует ТЗ и ГОСТу. Документация (технический паспорт, инструкция) составлена на русском языке.
  6. Высокая готовность к работе. Каждый агрегат заправлен хладагентом и готов к эксплуатации.
  7. Наличие сертификатов. По требованию заказчиков мы готовы предоставить сертификаты соответствия техническому регламенту и ИСО 9001-2011, требованию промышленной безопасности. Также продукция сопровождается и декларацией соответствия Таможенного Союза.
Всю продукцию, изготовленную на заводе нашей компании, мы позиционируем как надежную, высокопроизводительную и на 100% безопасную. Использование высокотехнологичных установок позволяет нашим клиентам быть уверенными в их долговечной и бесперебойной эксплуатации.
