Важнейшие термодатчики автомобильного кондиционера
Важнейшие термодатчики автомобильного кондиционера — датчик наружной температуры G17, датчик температуры в канале всасываемого воздуха G89 (по нему блок управления точнее определяет наружную температуру, когда G17 нагрет от двигателя), датчик температуры в салоне G56 с вентилятором V42 и датчики в дефлекторах. По их сигналам климат-контроль рассчитывает температуру и количество подаваемого воздуха.
Ключевые термодатчики в системе автомобильного кондиционирования играют важную роль в обеспечении комфорта и эффективности работы системы. Они позволяют точно регулировать температуру в салоне автомобиля, адаптируя её к изменениям внешней среды.
Датчик температуры наружного воздуха G17
Расположенный в передней части автомобиля, датчик G17 измеряет температуру наружного воздуха и передаёт эти данные системе управления кондиционера. Эта информация используется для адаптации работы вентилятора и температурной заслонки, обеспечивая оптимальное охлаждение или обогрев салона.
Датчик температуры в канале всасываемого воздуха G89
Этот датчик, установленный в канале всасываемого воздуха, выполняет аналогичную функцию измерения температуры наружного воздуха, обеспечивая второй уровень контроля температуры для системы. В случае отказа одного из датчиков, система использует данные с другого для продолжения своей работы.
Термодатчик в передней панели G56 с вентилятором для термодатчика V42
Встроенный непосредственно в блок управления, датчик G56 снабжает систему информацией о температуре воздуха внутри салона. Вентилятор V42 помогает избежать погрешностей в измерениях, обеспечивая постоянный поток воздуха от салона к датчику. Это позволяет системе точно регулировать климат в автомобиле в соответствии с установленными параметрами.
Регулирование и самодиагностика
Каждый из этих термодатчиков обеспечивает систему кондиционирования важными данными для регулирования температуры в салоне. В случае их неисправности или отсутствия сигнала, система переходит на резервные значения или использует данные с альтернативных датчиков, что позволяет сохранить работоспособность системы. Система самодиагностики помогает в обнаружении и устранении проблем, обеспечивая надёжность и комфорт в использовании климатической системы автомобиля.
Где стоят термодатчики климат-контроля
| Датчик | Место |
|---|---|
| Наружный | Перед радиатором |
| Салонный | В панели с вентилятором |
| На испарителе | Защита от обмерзания |
| В дефлекторах | Температура потока |
Датчик в дефлекторе зоны ног — в статье термодатчик G192; солнце — фотосенсор G107. Тот же холодильный цикл в промышленном масштабе работает в чиллерах для охлаждения воды — подбор чиллера онлайн.
Как устроен датчик температуры: NTC-терморезистор и его характеристика
Все термодатчики климат-контроля — NTC-терморезисторы: полупроводниковая бусина, сопротивление которой падает с ростом температуры примерно вдвое на каждые 20 K. Блок управления подаёт на датчик 5 В через свой резистор и измеряет напряжение на делителе, пересчитывая его в температуру по заложенной таблице. Поэтому одинаковые по виду датчики G17, G89, G56 и датчик испарителя различаются характеристикой, и ставить «похожий» вместо штатного нельзя — блок будет видеть температуру на 5–10 K не ту.
| Температура, °C | Датчик 2 кОм при 25 °C (VAG G17/G89/G56) | Датчик 10 кОм при 25 °C (многие азиатские) |
|---|---|---|
| −20 | 15–17 кОм | 68–72 кОм |
| −10 | 9–10 кОм | 42–45 кОм |
| 0 | 5,8–6,2 кОм | 27–29 кОм |
| +10 | 3,7–4,0 кОм | 18–19 кОм |
| +20 | 2,4–2,6 кОм | 12–13 кОм |
| +25 | 1,9–2,1 кОм | 9,8–10,2 кОм |
| +40 | 1,1–1,2 кОм | 5,2–5,5 кОм |
| +60 | 0,55–0,65 кОм | 2,4–2,6 кОм |
| +80 | 0,30–0,35 кОм | 1,2–1,3 кОм |
Точные значения для конкретной машины — в руководстве по ремонту; таблица выше — для понимания порядка цифр и направления: обрыв даёт «бесконечность» (блок видит −40 °C), замыкание — 0 Ом (блок видит +130 °C), и оба случая он пишет как ошибку датчика.

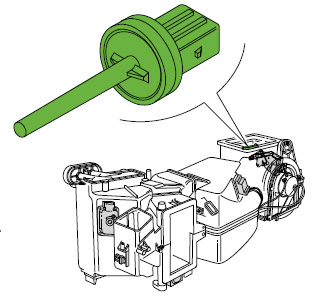

Датчик температуры испарителя: зачем он и где стоит
Датчик температуры испарителя (у VAG — G263, у многих машин без обозначения) воткнут между рёбрами испарителя или стоит в потоке сразу за ним и защищает испаритель от обмерзания: при +1…+3 °C на датчике блок выключает компрессор или переводит его в минимальную подачу, при +4…+6 °C включает обратно. Если датчик выпал из рёбер и висит в воздухе, он видит температуру на 3–5 K выше реальной — испаритель покрывается льдом, поток воздуха из дефлекторов за 10–15 минут слабеет до нуля, а после выключения из дренажа льётся вода.
Второй признак неисправного датчика испарителя — компрессор включается на 10–20 секунд и выключается при тёплых дефлекторах: датчик врёт в холодную сторону, и блок «спасает» испаритель, которому ничего не грозит. Проверка — сопротивление по таблице при известной температуре под капотом и сравнение с показанием в блоке измерений диагностического прибора. Что ещё отключает компрессор — в статье элементы системы безопасности автокондиционера.
Как проверить датчик температуры мультиметром
- Найти датчик и снять разъём при выключенном зажигании. G17 — за решёткой радиатора или в зеркале; G89 — в коробе воздухозаборника у салонного фильтра; G56 — за решёткой на панели климата, рядом с вентилятором V42; датчик испарителя — на корпусе отопителя со стороны ног пассажира.
- Измерить сопротивление на выводах датчика и сравнить с таблицей при текущей температуре: разброс ±10 % — норма.
- Проверить реакцию: сжать датчик в руке 30 секунд — сопротивление должно упасть на 20–30 %. Не меняется — датчик мёртв.
- Проверить цепь: при включённом зажигании на разъёме со стороны жгута должно быть около 5 В между контактами. 0 В — обрыв до блока или неисправен блок.
- Сверить с блоком: в блоке измерений диагностического прибора температура по каждому датчику должна совпадать с реальной ±2 K; расхождение в одну сторону у всех датчиков — проблема в блоке или его массе.
Коды неисправностей и измеряемые величины по датчикам — в статье поиск неисправностей с помощью самодиагностики.
Что делает климат-контроль при отказе датчика
При отказе одного датчика климат-контроль не выключается, а подставляет замену: вместо G17 берёт G89 (и наоборот), вместо салонного G56 — расчётное значение по датчикам дефлекторов и уставке, вместо датчика испарителя — фиксированную подачу компрессора с ограничением по давлению. Работать система будет, но с ошибками: прогрев зимой не вовремя, температура в салоне «гуляет» на 2–4 K, компрессор выключается раньше. Поэтому первая жалоба на «неадекватный климат» — повод прочитать ошибки, а не крутить ручки.
| Симптом | Датчик | Что проверить |
|---|---|---|
| Наружная температура на дисплее врёт на 5–10 K, после пуска «уезжает» | G17 / G89 | сопротивление, положение датчика у радиатора |
| Салон то жарко, то холодно, вентилятор меняет обороты рывками | G56 + V42 | шум вентилятора V42, сопротивление G56, пыль на решётке |
| Поток слабеет через 10–15 мин, из дренажа много воды | датчик испарителя | сидит ли в рёбрах, сопротивление |
| Компрессор щёлкает каждые 10–20 с при тёплых дефлекторах | датчик испарителя | сопротивление, разъём |
| В ноги дует холоднее или теплее заданного | G192 в дефлекторе ног | сопротивление, заслонка |
| На солнечной стороне не холоднее | фотосенсор G107 | сигнал по освещённости |
Как эти сигналы складываются в расчёт заслонки и вентилятора — в статье автоматическое регулирование температуры; какие ещё сигналы (скорость, обороты, положение заслонок) использует блок — в статье дополнительные сигналы для терморегулирования. В промышленных чиллерах стоят такие же NTC 10 кОм на входе и выходе воды: у чиллера 11 кВт контроллер по ним держит уставку и защищает пластинчатый испаритель от замерзания — та же логика, что у датчика испарителя в автомобиле.
Частые вопросы
Что такое датчик G89?
Датчик температуры в канале всасываемого воздуха в автомобилях группы VW. Он стоит в воздухозаборнике и вместе с датчиком G17 сообщает блоку управления температуру наружного воздуха.
Зачем у датчика температуры салона вентилятор?
Небольшой вентилятор V42 протягивает через датчик воздух салона, чтобы датчик измерял температуру воздуха, а не нагретой панели.
Зачем датчик на испарителе?
Чтобы отключать компрессор до обмерзания испарителя: при +1…+3 °C на датчике блок выключает компрессор или переводит его в минимум, при +4…+6 °C включает обратно. Если датчик выпал из рёбер, испаритель обрастает льдом, и поток из дефлекторов за 10–15 минут слабеет до нуля.
Что будет при неисправном салонном датчике?
Климат-контроль неправильно держит температуру: подставляет расчётное значение по датчикам дефлекторов, и в салоне становится то жарко, то холодно с разбегом 2–4 K, вентилятор меняет обороты рывками. Проверяют сопротивление G56 и работу вентилятора V42, который протягивает через датчик воздух салона.
Почему наружный датчик врёт в пробке?
Его нагревает радиатор и асфальт: после остановки показания G17 за 5–10 минут уходят вверх на 5–10 K. Поэтому блок берёт наружную температуру по второму датчику G89 в воздухозаборнике и «замораживает» показание на дисплее при скорости ниже 20–30 км/ч, обновляя его только после разгона.
Какое сопротивление у датчика температуры кондиционера?
У датчиков VAG (G17, G89, G56) около 2 кОм при +25 °C, 6 кОм при 0 °C и 0,6 кОм при +60 °C; у многих азиатских машин — 10 кОм при +25 °C. Это NTC: сопротивление падает примерно вдвое на каждые 20 K. Обрыв блок видит как −40 °C, замыкание — как +130 °C, и пишет ошибку.
Как проверить датчик температуры испарителя?
Снять разъём, измерить сопротивление и сравнить с таблицей при известной температуре; сжать датчик в руке — сопротивление должно упасть на 20–30 %. Затем убедиться, что датчик сидит между рёбрами испарителя, а не висит в воздухе, и сверить его показание в диагностическом приборе с реальной температурой.
