Факторы, воздействующие на динамику системы ТРВ-испаритель
Динамику системы ТРВ — испаритель определяют запаздывание термобаллона, инерция испарителя и перепад давлений на клапане.
Итак, представляется, что характеристика ТРВ более крутая, чем характеристика испарителя, создает опасность самовозбуждающихся колебаний. Однако для этого отклик должен быть не только усилен, но и совпадать по фазе, см. рис. 13.
- Сигнал перегрева может быть ослаблен, например, установкой термобаллона дальше от испарителя. Обратное смешение пара вследствие турбулентности уменьшает амплитуду изменений.
- Изменение положения термобаллона означает, что рассматривавшийся сигнал может быть уже не в фазе, хотя сигналы других частот могут быть оказаться фазе.
- Время отклика ТРВ очень мало, если перегрев изменяется вследствие изменения давления. Изменение давления передается на ТРВ почти моментально, особенно в случае ТРВ с внутренним уравниванием. В принципе, время отклика ТРВ с внешним уравниванием можно увеличить, установив диафрагму или небольшой клапан в линии уравнивания.
- Время отклика ТРВ на изменение температуры относительно велико, т.к. при этом сначала нагревается стенка в месте соединения, затем теплота передается через стенку в термобаллон и, наконец, заполнение термобаллона изменяет фазу.
- Поэтому опасность самовозбуждающихся колебаний может быть различной для изменений перегрева, вызванных изменениями давления и температуры.
- Если статический перегрев уменьшается, т.е. кривая ТРВ перемещается влево и становится более крутой, опасность самовозбуждающихся колебаний увеличивается (см. рис. 11 А).
- Два ТРВ разного типоразмера сравниваются на рис. 11 Б. Меньший ТРВ может не обладать требуемой пропускной способностью, но менее опасен в отношении самовозбуждающихся колебаний.
- Общая масса хладагента и металла может быть разной для разных установок, и это влияет на отклик системы.

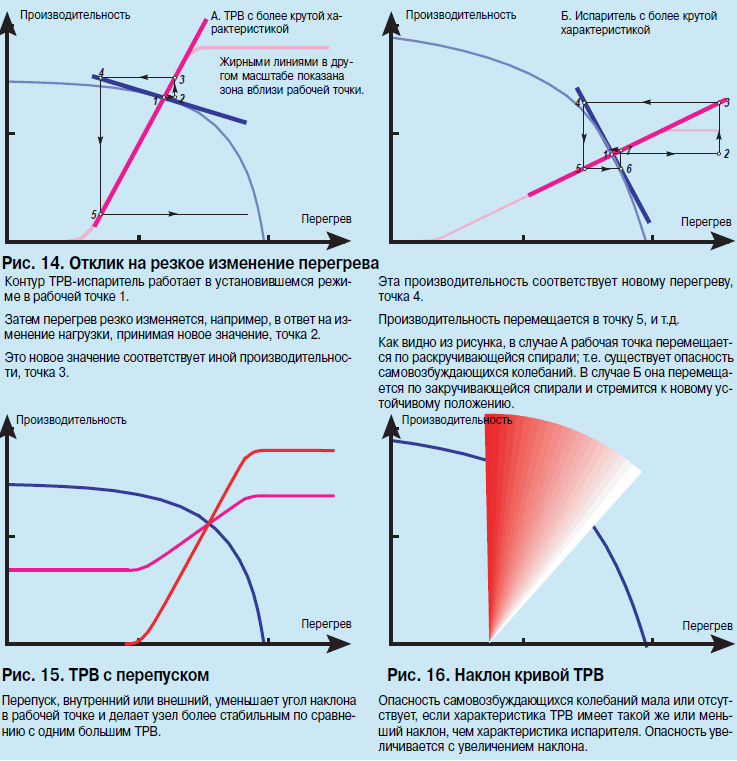

- ТРВ может иметь характеристическую кривую, показаннную на рис. 15. Такую характеристику можно получить с помощью перепуска, как внутреннего, так и внешнего, через параллельно соединенный вентиль.
Динамика системы
| Фактор | Влияние |
|---|---|
| Масса термобаллона | Запаздывание |
| Объём испарителя | Инерция |
| Перепад на ТРВ | Усиление |
Устойчивость — устойчивость; реакция на скачок. Подбор и поставка — пластинчатые теплообменники. Паяные пластинчатые теплообменники работают испарителями и конденсаторами в чиллерах ВМТ-Ксирон; модель чиллера под вашу задачу — подбор чиллера онлайн.
Частые вопросы
Что влияет на динамику ТРВ — испаритель?
Запаздывание термобаллона, инерция испарителя, перепад на клапане.
Почему пластинчатые испарители «быстрые»?
Малый объём.
Как улучшить?
Контакт термобаллона и изоляция.
Помогает ли ЭРВ?
Да.
Влияет ли масло?
Да, на теплообмен.
