Управляющее воздействие на стороне воды
На стороне воды конденсатор регулируют водорегулирующим клапаном, трёхходовым клапаном или частотой насоса, держа давление конденсации.

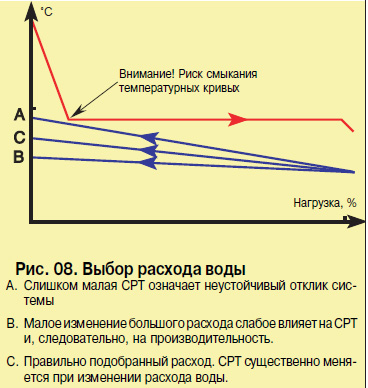

Изменение расхода воды должно обеспечить адекватное, не слишком малое, но и не слишком большое, изменение СРТ, см. рис. 08. На рис. 09 показана типичная конструкция регулятора. Такой регулятор (пропорциональный) может поддерживать давление только при одной заданной производительности, но это, как правило, не является серьезной проблемой. Важно согласовать теплообменник и регулятор, так чтобы обеспечить адекватный отклик системы.
Если температура воды очень близка к температуре хладагента (см. рис. 8А), небольшое изменение расхода воды вызывает значительное изменение СРТ, и процесс становится неустойчивым. Нагревать воду до таких температур вполне возможно, но это требует иного метода управления, например, можно регулировать выходную температуру воды.
Регулирование по воде
| Способ | Особенность |
|---|---|
| Водорегулирующий клапан | По давлению конденсации |
| Трёхходовой клапан | Байпас |
| Частотный насос | Экономично |
Хладагент — регулирование на стороне хладагента; требования к управлению. Подбор и поставка — пластинчатые теплообменники. Паяные пластинчатые теплообменники работают испарителями и конденсаторами в чиллерах ВМТ-Ксирон; модель чиллера под вашу задачу — подбор чиллера онлайн.
Частые вопросы
Как регулировать конденсатор на стороне воды?
Клапаном по давлению или частотой насоса.
Что такое водорегулирующий клапан?
Клапан, открывающийся при росте давления конденсации.
Экономит ли воду?
Да.
Есть ли риск?
Колебания при неверной настройке.
Подходит ли для градирни?
Да.
