Схема № 4. Холодильная машина с выносным конденсатором воздушного охлаждения

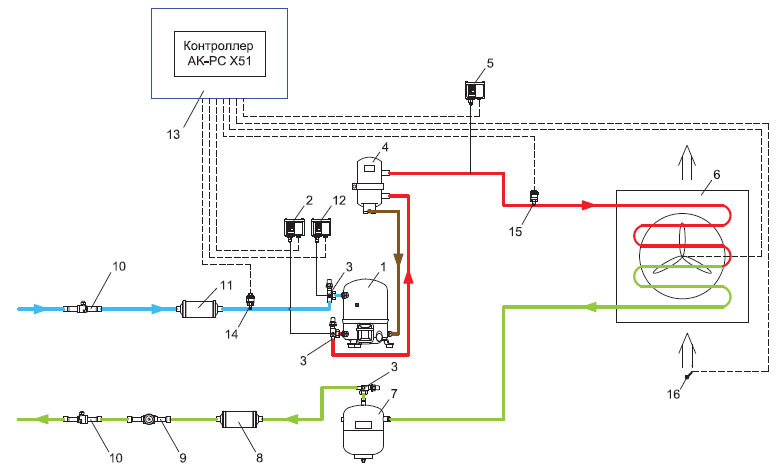

Холодильная машина с выносным конденсатором воздушного охлаждения

Спецификация:

  1. Компрессор Danfoss
  2. Реле высокого давления KP
  3. Клапан запорный Rotolock
  4. Маслоотделитель OUB
  5. Клапан обратный NRV
  6. Кран шаровой GBC
  7. Конденсатор воздушного охлаждения
  8. Кран шаровой GBC
  9. Ресивер линейный
  10. Клапан запорный Rotolock
  11. Фильтр-осушитель DML
  12. Стекло смотровое SG
  13. Кран шаровой GBC
  14. Кран шаровой GBC
  15. Фильтр-осушитель DAS/DCR
  16. Реле низкого давления KP
  17. Клапан запорный Rotolock
  18. Щит электрический
Схема разработана и предоставлена компанией Данфосс
