Поднимается ли давление конденсации в процессе вакуумирования?
При откачке хладагента в ресивер давление конденсации немного растёт — жидкость заполняет ресивер и часть конденсатора; если ресивер мал, давление поднимается сильно и срабатывает реле ВД.

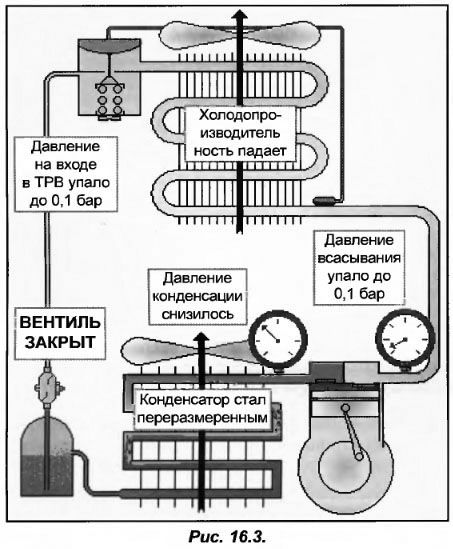

При вакуумировании жидкостной и всасывающей магистрали с помощью компрессора (вентиль выходного жидкостного ресивера закрыт) давление на входе ТРВ будет постоянно снижаться до тех пор, пока не достигнет значения 0,1 бар. Эго уменьшение приведет к снижению холодопроизводительности и уменьшению тепловыделения в конденсаторе, который в данном случае быстро станет переразмеренным. Это означает, что давление конденсации в процессе вакуумирования будет стремиться к снижению (рис.16.3).
Поскольку во время вакуумирования конденсатор является переразмеренным, то давление конденсации не должно подниматься. В обратном случае это свидетельствует о недостаточной емкости жидкостного ресивера или о затруднениях прохождения жидкости из конденсатора в жидкостной ресивер, реже указывает на избыток хладагента в установке.
Отметим, что в некоторых случаях разработчики отдают предпочтение переразмеренному конденсатору с воздушных охлаждением вместо установки жидкостногоресивера (рис.16.4). При установке конденсатора его нижняя часть выполняет функции ресивера. В процессе работы его нижние трубки полностью залиты жидкостью и поддаются воздействию холодного наружного воздуха, что обеспечивает оптимальное охлаждение жидкости.
Данная конструкция позволяет достичь лучшего переохлаждения хладагента, сравнительно с обычным вариантом исполнения жидкостного ресивера и значительно увеличить КПД установки.
При откачке
| Ситуация | Результат |
|---|---|
| Ресивер достаточен | Рост небольшой |
| Ресивер мал | Сильный рост, реле ВД |
| Норма заполнения | ≤ 80–90 % |
Смежная тема — в статье цикл откачки.
Частые вопросы
Растёт ли давление при откачке в ресивер?
Немного, а при малом ресивере — сильно.
Что будет, если ресивер мал?
Сработает реле высокого давления.
