Обвязка рекуперативного теплообменника с электронным регулированием в схеме с переменным расходом насоса
При переменном расходе тепло регулируют двухходовым клапаном или частотником насоса: расход через рекуператор меняется по температуре теплоносителя.

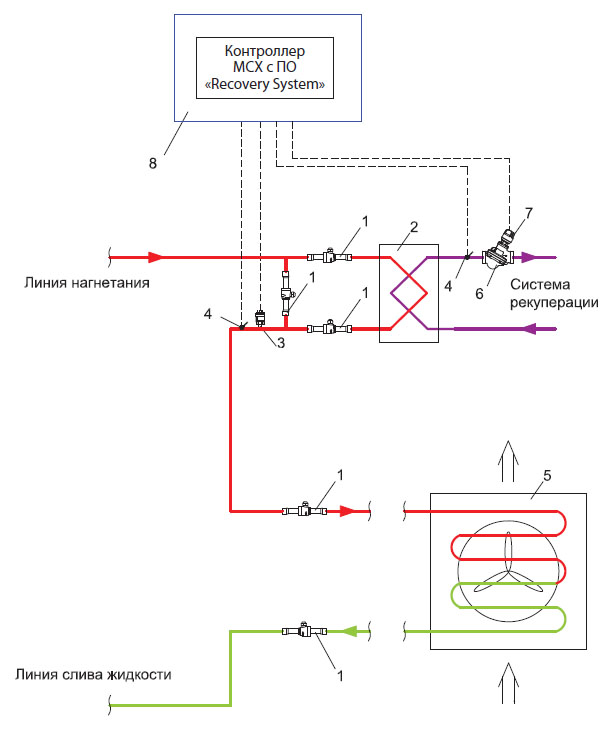

Принципиальная схема: обвязка рекуперативного теплообменника с электронным регулированием в схеме с переменным расходом насоса на компонентах Danfoss. Номера позиций в списке соответствуют обозначениям на схеме.
- Кран шаровой GBC
- Рекуператор пластинчатый паяный тип BPHE/MPHE
- Преобразователь высокого давления AKS 32R
- Датчик температуры AKS
- Конденсатор воздушного охлаждения
- Клапан автоматический балансировочный AQT
- Привод балансировочного клапана TWA-Z
- Щит электрический с контроллером MCX 06D с ПО «Recovery System»
Схема разработана и предоставлена компанией Данфосс Россия
Узлы
| Узел | Функция |
|---|---|
| Двухходовой клапан | Расход |
| Частотник насоса | Расход |
| Контроллер | Температура |
