Перспективы хладагента 410A

R410A (ПГП 2088) постепенно уходит из новых кондиционеров: его заменяют R32 (ПГП 675) и R454B (ПГП 466); существующие системы продолжают обслуживать.

Хладагент R410A относится к категории ГФУ (HFC) и успешно применяется в системах кондиционирования и тепловых насосах, имеющих пока холодопроизводительность в несколько десятков кВт. Он состоит из R32 и R125 приблизительно в равном соотношении.

По сравнению с R407C хладагент R410A обладает низким значением температурного глайда – 0,1 К. К недостаткам можно отнести рабочее давление, которое выше чем у R407C.

Теперь рассмотрим испаритель (рис.102.6).

Перспективы хладагента 410A (рис. 102.6)
Рис. 102.6. Перспективы хладагента 410A.

Предположим, что в точке А температура кипения составляет 7 °C, тогда давление R410A будет равно 8,8 бар. Поскольку величина температурного глайда сильно мала, то на участке трубопровода А-В (выкипает последняя капля жидкости) температура остается неизменной. Перегрев пара на участке В-С произойдет вполне обычно.

При аналогичной температуре кипения 7 °C, давление насыщенных паров для хладагента R22 составит 5,2 бара, при этом для R410A оно будет значительно выше.

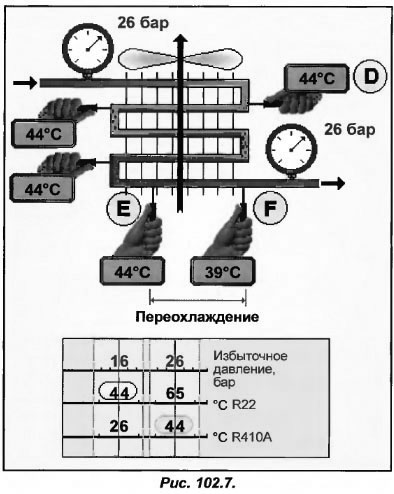

В конденсаторе воздушного охлаждения (рис.102.7) температура конденсации при температуре наружного воздуха в 30 °C составит 44 °C (точка D). Давление конденсации для R410A при данной температуре составит 26 бар.

Перспективы хладагента 410A (рис. 102.7)
Рис. 102.7. Перспективы хладагента 410A.

Когда пары хладагента продвигаются по конденсатору, то при температуре 44 °C они начинают конденсироваться (глайд сильно мал 0,1К). Во время конденсации последней молекулы пара (точка Е), температура жидкости составит 44 °C при давлении 26 бар.

По достижению точки F, расположенной на выходе из конденсатора, жидкость начинает переохлаждаться и может достичь температуры 39 °C. В этом случае переохлаждение составит 44–39=5 К.

При аналогичной температуре конденсации равной 44 °C, давление насыщенных паров R22 составит 16 бар, а для R410A оно будет значительно выше.

Можно сделать вывод, что по сравнению с R22 и R407C у хладагента R410A рабочее давление всегда выше (порядка 50%).

Для контуров с R410A рекомендуют избегать резьбовых соединений, накидными гайками и развальцовкой труб. Данные соединения рекомендуют заменять паяными. При этом пайку необходимо выполнять с поддувом сухим азотом, а вакуумирование контура проводить с помощью двухступенчатого вакуумного насоса.

Что касается термодинамических свойств R410A, то с учетом равной холодопроизводительности, они уменьшают потребную массовую производительность компрессора. Это позволяет, например, применять вместо поршневых компрессоров эффективные – спиралевые.

Уменьшение внешних размеров является более выгодным для небольших систем кондиционирования, особенно с учетом того, что также понизится и уровень шума (по сравнению с R22). При этом надежность систем останется на должном уровне.

В охладителях воды чаще всего используют R410A вместо R407C, поскольку отсутствие температурного глайда исключает вероятность снижения температуры кипения на входе в испаритель ниже 0 °C. Заправлять в контур R410A необходимо только в жидкой фазе (как и остальные изотропные смеси).

Если в установке произошла утечка R410A и возникла необходимость дозаправить установку, данную процедуру производят без слива всего хладагента из установки. При хранении сосудов с R410A находящихся под давлением, необходимо строго соблюдать условия их сберегания и не допускать превышения температуры окружающей среды более 52 °C.

Ориентироваться в бюджете помогает онлайн-подбор: чиллер 110 кВт цена (вариант с конденсатором на улице — чиллер 110 кВт с выносным конденсатором) и характеристики модели выводятся сразу.

Замены

Замены
ХладагентСвойства
R32ПГП 675, A2L
R454BПГП 466, A2L
R410AПГП 2088

Смежная тема — в статье R454B — замена R410A.

Частые вопросы

Чем заменяют R410A?

R32 и R454B.

Можно ли продолжать обслуживать системы на R410A?

Да, существующие системы обслуживают.
