ВМТ-Ксирон-М125 — модуль 126,2 кВт
стандартное — конденсаторы на панелях. Каждый модуль — два независимых холодильных контура, 2 компрессора Ridan RCH295, R410a; гидромодуль общий на сборку.
Холодопроизводительность 126,2 кВтвода +12/+7 °C, наружный воздух +35 °C
Модулей1ступеней регулирования — 2
Потребление сборки43,2 кВтEER 2,92 · COP полный 2,76
Данные модуля при воде +12/+7 °C. Тот же модуль на антифризе +10/+5 °C: 117,4 кВт, потребление 43,3 кВт.
Другая температура, теплоноситель или мощность — подберите сборку ниже.
Характеристики модуля ВМТ-Ксирон-М125
| Один модуль ВМТ-Ксирон-М125: вода +12/+7 °C, наружный воздух +35 °C |
|---|
| Холодопроизводительность при +35 °C наружного воздуха, кВт | 126,2 |
| Холодопроизводительность при +30 °C наружного воздуха, кВт | 131,3 |
| Холодильных контуров / компрессоров, шт. | 2 / 2 (по 1 в контуре) |
| Компрессоры | Ridan RCH295, спиральные, R410a |
| Ступени регулирования одного модуля | 2 (по количеству контуров) |
| Потребляемая мощность компрессоров, кВт | 36,8 |
| Потребляемая мощность вентиляторов, кВт | 6,4 |
| Потребляемая мощность модуля, кВт | 43,2 |
| Потребляемая мощность максимальная, кВт | 58,3 |
| EER (компрессоры + вентиляторы, EN 14511) | 2,92 |
| Питание, В-фазы-Гц | 400-3-50 (диапазон 360–440 В) |
| Номинальный / максимальный ток модуля, А | 86,3 / 125,8 |
| Испарители | пластинчатые, нержавеющая сталь, 2 шт. |
| Конденсаторы | Xiron D2000/800W, V-сборка на два контура; 8 вентилятор(ов), 84480 м³/ч |
| Отводимое тепло, кВт | 163 |
| Уровень звуковой мощности модуля, дБ | 87 | | Уровень звукового давления на 10 м, дБ | 56 | | Расход теплоносителя через модуль, не менее, м³/ч | 21,8 |
| Присоединение модуля, вход/выход | Фланец DN 65 |
| Габариты модуля (Д×Ш×В), мм, ориентировочно | 4260×2200×2400 |
| Масса модуля, кг, ориентировочно | 1382 |
| Хладагент | R410a |
| Объём масла, л | 11,6 (POE) | | Терморегулирующие вентили | механические, по одному на контур |
| Климатическое исполнение | УХЛ1 — наружная установка, комплект зимнего пуска |
Холодопроизводительность — при температуре наружного воздуха +35 и +30 °C (конденсация +45 и +40 °C). Габариты и масса — оценка по комплектующим, уточняются при заказе.
Конденсаторы модуля
| Конденсатор | Xiron D2000/800W — V-сборка панелей, по половине на каждый контур |
| Сборок на модуль, шт. | 1 |
| Отводимое тепло сборкой при +35 °C наружного воздуха (конденсация +45), кВт | 225,6 |
| Габаритные размеры сборки (Д×Ш×В), мм | 3960×2200×1590 |
| Вентиляторов, шт. | 8 |
| Расход воздуха, м³/ч | 84480 |

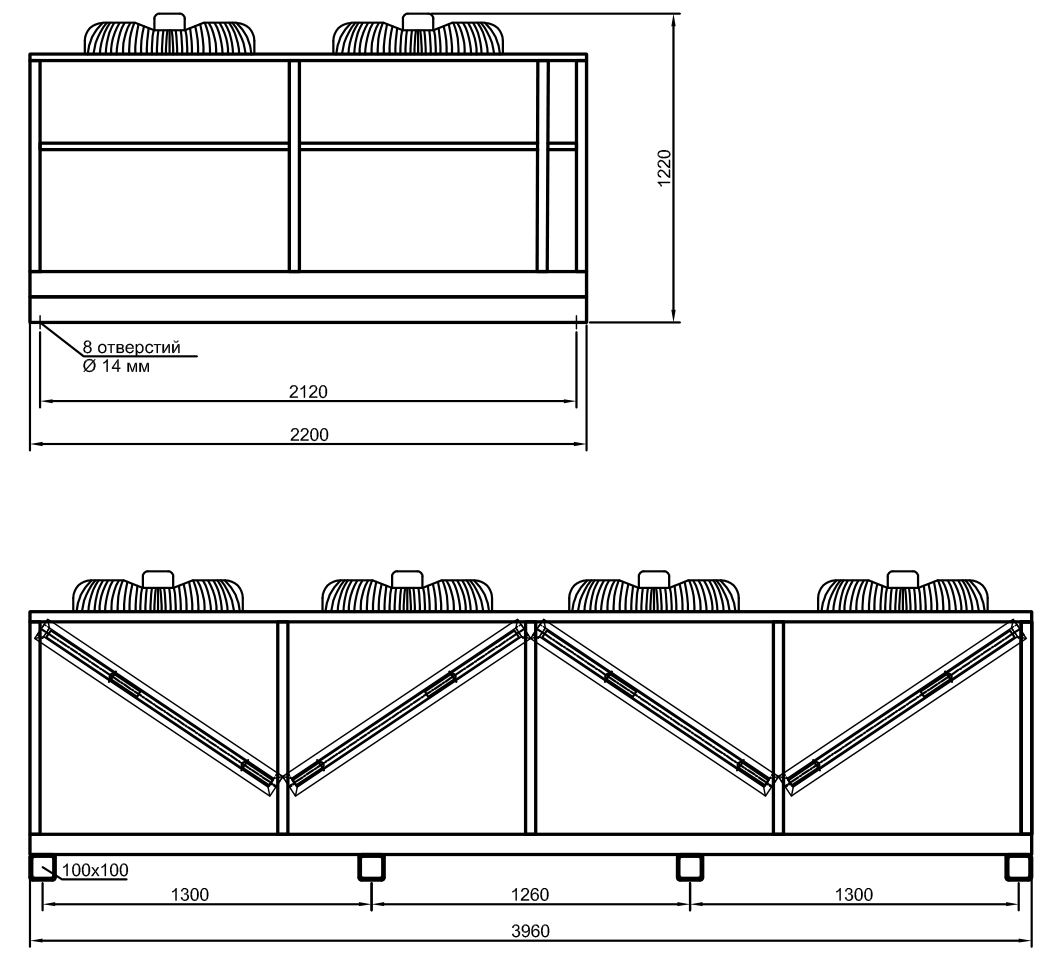

Чертёж конденсатора. Нажмите, чтобы увеличить.
Этот же модуль в другом исполнении конденсаторов: компактное — двухконтурные конденсаторы D2000x2.
Компактное исполнение на D2000x2 — модуль шириной 1100 мм для тесных площадок; стандартное — дешевле и экономичнее по вентиляторам.
Каскад из модулей ВМТ-Ксирон-М125
| Модулей | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|
| Холодопроизводительность, кВт | 126,2 | 252,4 | 378,6 | 504,8 | 631 | 757,2 | 883,4 | 1009,6 |
| Ступеней регулирования | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
Вода +12/+7 °C, +35 °C наружного воздуха. Резерв N+1 — плюс один модуль к расчётному числу.
Сборка и гидромодуль
| ВМТ-Ксирон-М125 × 1 |
|---|
| Модулей в сборке, шт. | 1 |
| Холодопроизводительность сборки, кВт | 126,2 |
| Ступеней регулирования | 2 |
| Потребляемая мощность сборки , кВт | 43,2 |
| Потребляемая мощность максимальная, с насосом, кВт | 60,9 |
| Номинальный ток сборки с насосом, А | 91,4 |
| EER модулей / COP полный с насосом | 2,92 / 2,76 |
| Расход теплоносителя, м³/ч | 21,8 |
| Общий коллектор подачи и обратки | Фланец DN 65 |
| Насосная группа 1+1 (рабочий + резервный), NM 40/16B | 21,7 м³/ч — 2,6 бар, 2,5 кВт |
| Буферный бак, л (5 л/кВт) | 700 — ёмкость 1000 л |
| Отводимое тепло, кВт | 163 |
| Уровень звукового давления сборки на 10 м, дБ | 56 | | Масса модулей, кг, ориентировочно | 1382 |
| Площадь под модули с проходами 1 м, м², ориентировочно | 11,6 |
Насос и бак подобраны на рабочие модули при перепаде 5 °C и напоре 25 м; окончательно — по гидравлическому расчёту сети. На гликоле расход выше, чем на воде, диаметры пересчитываются.
Принципиальная схема одного модуля. Нажмите, чтобы увеличить.
Схема подключения сборки. Нажмите, чтобы увеличить.
Как работает ВМТ-Ксирон-М125 × 1
- Модули включены параллельно к общим коллекторам подачи и обратки по схеме с обратным возвратом (Тихельмана): путь через каждый модуль одинаков, балансировка не нужна. На каждом модуле — отсечные краны, обратный клапан и реле протока.
- Каскадный контроллер держит температуру в общем коллекторе, включает модули по нагрузке и ротирует наработку. 2 ступеней: при нагрузке 30 % работает один-два модуля, остальные стоят.
- Два контура в каждом модуле. Отказ компрессора или утечка останавливает только контур — половину модуля, а не модуль целиком. Для полного резерва добавьте один модуль (N+1) в форме подбора.
- Гидромодуль общий: насосная группа 1+1 с АВР, буферный бак 700 л против частых пусков, фильтр-грязевик, расширительный бак, группа безопасности. В модуле насоса нет — он не навязывается и подбирается под вашу сеть.
- Размещение. Модули УХЛ1 стоят на улице или кровле; ширина модуля 2200 мм, между модулями и до стены — не менее 1 м, выброс воздуха вверх без козырьков. Комплект зимнего пуска и гликоль — для круглогодичной работы.
Комплектация
| Входит в поставку | Не входит, выполняется на объекте |
|---|
- 1 модуль ВМТ-Ксирон-М125 в уличном исполнении УХЛ1: по 2 компрессора Ridan RCH295 в двух контурах, пластинчатые испарители, конденсаторы Xiron D2000/800W с регулированием скорости вентиляторов;
- на каждый контур: ресивер, механический ТРВ, соленоидный клапан, фильтр-осушитель, реле высокого и низкого давления, зимний пуск;
- щит управления каждого модуля и каскадный контроллер сборки: уставка по общему коллектору, ротация, защиты, сигнал аварии, Modbus;
- заводская заправка R410a и маслом, испытание под нагрузкой.
|
- гидромодуль: насосы 1+1 (NM 40/16B), буферный бак 700 л, фильтр, расширительный бак, арматура — поставляем отдельным комплектом по заявке;
- коллекторы Фланец DN 65, трубопроводы в теплоизоляции, реле протока и краны на модулях по схеме;
- гликоль для наружной установки, фундамент или рама, кабельная продукция;
- доставка, такелаж, шефмонтаж и пусконаладка.
|
Получить предложение на ВМТ-Ксирон-М125 × 1
Подобрать сборку под свою задачу
