Простые смотровые стекла и смотровые стекла — индикаторы влажности

• недостаточное количество хладагента в контуре;
• аномально высокие потери давления на фильтре, осушителе или частичная закупорка трубопровода;
• слишком большая разность уровней между конденсатором и регулятором для данных условий работы установки, требующая повышения степени переохлаждения жидкого хладагента;
• значительный теплоприток к жидкостному трубопроводу, проложенному в местах, где окружающая температура выше температуры конденсации.

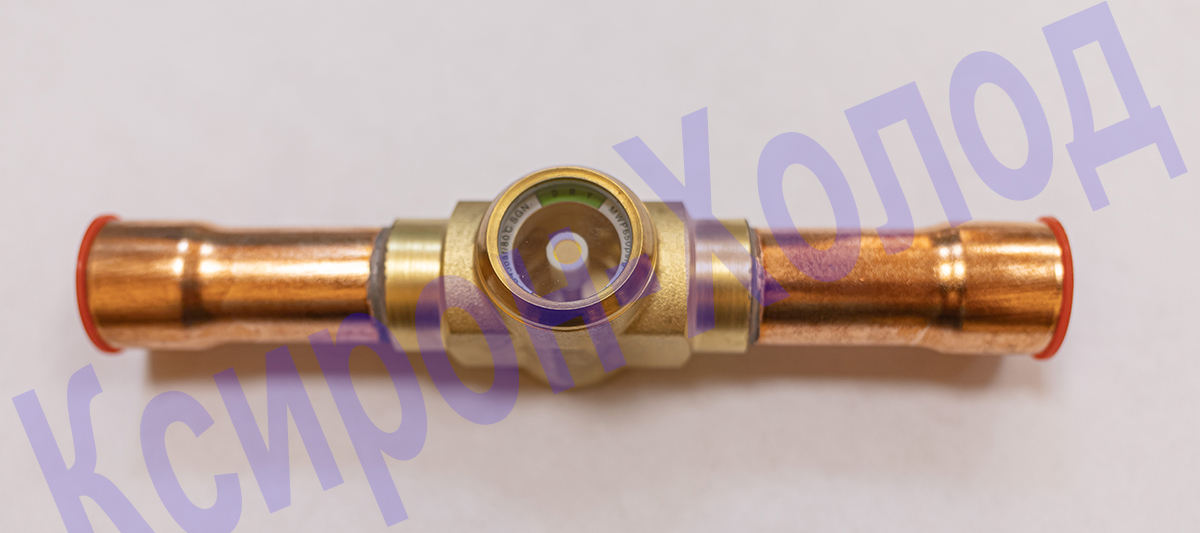

На фото смотровое стекло фреонового контура

Многие смотровые стекла выполняют и вторую функцию, а именно указывают степень влажности хладагента в контуре. Для выполнения этой функции на внутреннюю поверхность смотрового стекла нанесено индикаторное кольцевое покрытие (индикаторное кольцо), в состав которого входит гигроскопичная соль, меняющая свою окраску в зависимости от количества влаги, содержащейся в хладагенте. Известно, что допустимое содержание влаги в хладагенте не должно превышать 15 ррш (1 ррш — одна миллионная массовая доля, т.е. 1 мг воды на 1 кг хладагента) для R12, 40 ррш для R22 и 30 ррш для R502. Следовательно, если индикаторное кольцо указывает на превышение этих значений, необходимо принимать соответствующие меры. В табл. 3.1.5-13 приведен пример определения влажности контура по показаниям индикаторного кольца.

Зеленый цвет указывает, что контур полностью обезвожен, светло-зеленый говорит о начале процесса насыщения фильтров-осушителей и необходимости их замены, и желтый свидетельствует о полном насыщении фильтров-осушителей. В последнем случае следует сделать вывод о том, что контур содержит недопустимо много влаги и грязи и необходима его немедленная очистка. Взаимосвязь между наблюдающимся оттенком и состоянием контура указывается на каждом кольце. Из табл. 3.1.5-13 можно заметить, что один и тог же оттенок при повышении температуры соответствует более высокому содержанию влаги. Пространственное положение индикатора влажности в контуре не имеет значения, однако мы рекомендуем размещать его на ответвляющемся отрезке трубопровода, врезанном в основной трубопровод на его горизонтальном участке (рис. 3.1.5-77). Тем самым можно предотвратить преждевременный износ смотрового стекла в результате эрозии.

При пайке врезаемого ответвления, если такая производится, смотровое стекло — индикатор влажности во избежание нагрева либо удаляется на время операции пайки, либо предохраняется с помощью охлаждения. Внешний вид и конструкция индикатора влажности показаны на рис. 3.1.5-78, а его характеристики приведены в табл. 3.1.5-14.

Смотровое стекло для холодильного контура — это элемент, используемый в системах холодоснабжения для визуальной инспекции и контроля за состоянием хладагента в системе. Оно обычно устанавливается на линии жидкого хладагента и позволяет наблюдать за его потоком и состоянием, обнаруживать присутствие влаги, газовых пузырей или загрязнений.

Функции смотрового стекла:

• Визуальный контроль за хладагентом: Позволяет оператору видеть, в каком состоянии находится хладагент — в жидком виде или есть газовые включения.
• Обнаружение влаги: Некоторые смотровые стекла оснащены индикаторами, которые меняют цвет при наличии влаги в системе. Влага может вызвать коррозию, замерзание и другие проблемы в системе.
• Контроль за уровнем заполнения: Помогает определить, достаточно ли в системе хладагента, и своевременно обнаружить утечки.
• Диагностика состояния системы: Наличие пузырей воздуха или газа может указывать на проблемы, такие как недостаточное сжатие хладагента или нарушения в работе расширительного вентиля.

На фото смотровой глазок для фреона

Влага в контуре

Стекло монтируется между осушителем-фильтром и расширительным клапаном, позволяя наблюдать за фазовым состоянием фреона и наличием влаги.

Теперь давайте подробнее рассмотрим, что можно определить через это стекло.

На фото смотровой глазок для фреона

Заправка фреоном

Дозаправка фреона приводит к уменьшению пузырьков, и стекло постепенно очищается. Со временем пузыри исчезают, и фреон перестаёт кипеть.

Отсутствие пузырей не всегда означает правильную заправку, но это достаточно для функционирования системы. Точное количество фреона определяется по весу и переохлаждению.

Влага в контуре

Индикаторы меняют цвет в зависимости от состояния, и чем чаще они это делают, тем быстрее тускнеют. Старые индикаторы, потускневшие и с тёмными пятнами, требуют замены.

Грязный фильтр

Для проверки разницы температур на входе и выходе из фильтра используйте контактный термометр или просто ощутите разницу ладонями — различие в 2°С легко уловимо.

На фото смотровое стекло для фреона с индикатором влажности

Нагрев трубопроводов

Пузыри при старте

Смотровое стекло предоставляет простой и эффективный способ диагностики состояния холодильной системы. Приучайте себя регулярно проверять его перед выполнением каких-либо работ.

Виды смотровых глазков

Разборные смотровые стекла модели AMI, с диаметрами трубопроводов от ¼ до 2 1/8 дюйма, также устанавливаются на высокодавленческих жидкостных и масляных линиях, снабжены индикаторами влажности.

Смотровые стекла серии SG предназначены для установки на ресиверах и отделителях жидкости, что позволяет контролировать уровень жидкости внутри этих устройств.

Модели SGH с индикатором влажности и герметичным исполнением, для трубопроводов диаметром от ¼ до 1 1/8 дюйма, часто используются на жидкостных и масляных линиях высокого давления.

Смотровые стекла серии SMI, разборного типа с индикаторами влажности, подходят для диаметров присоединения от 7/8 до 2 1/8 дюйма и устанавливаются на высокодавленческих линиях для жидкостей и масел.

Промышленные смотровые стекла фирмы AWA используются в агрегатах, таких как ресиверы, маслосборники, компрессоры и магистральные трубопроводы.
