Холодильная машина с выносным конденсатором воздушного охлаждения

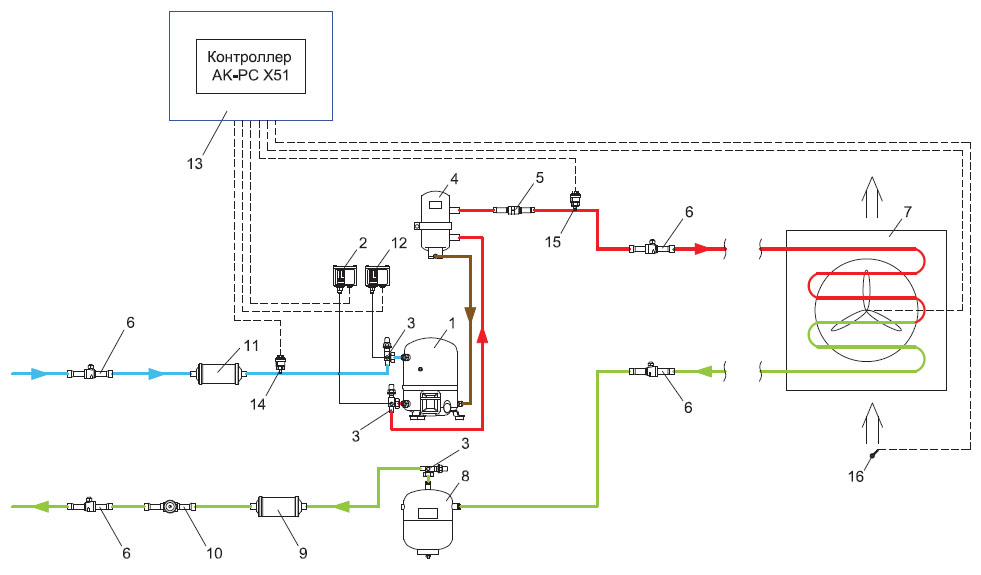

Холодильная машина с выносным конденсатором воздушного охлаждения

  1. Компрессор Danfoss
  2. Реле высокого давления KP
  3. Клапан запорный Rotolock
  4. Маслоотделитель OUB
  5. Клапан обратный NRV
  6. Кран шаровой GBC
  7. Конденсатор воздушного охлаждения
  8. Ресивер линейный
  9. Фильтр–осушитель DML
  10. Стекло смотровое SG
  11. Фильтр DAS/DCR со вставкой 48-DA/48-F
  12. Реле низкого давления KP
  13. Щит электрический с контроллером AK-PC Х51
  14. Преобразователь низкого давления AKS 32R
  15. Преобразователь высокого давления AKS 32R
  16. Датчик температуры EKS/AKS
Схема разработана и предоставлена компанией Данфосс Россия


"Комментарии"


0 # Олег 24.04.2019 15:53
а почему тут ресивера нет?
