Неверное расположение винта по отношение к конденсатору

Поскольку циркуляция воздуха через конденсатор осуществляется при помощи осевого вентилятора, то его расположение должно соответствовать геометрическому центру.

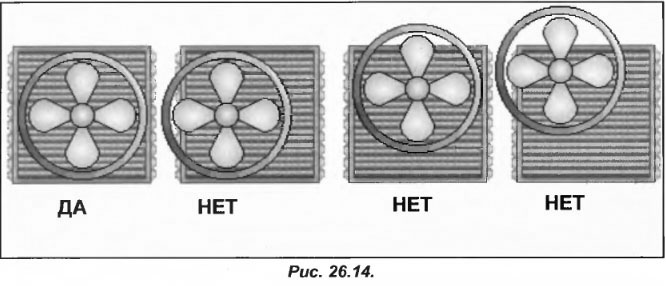

Встречаются ситуации, корда вентилятор оказывается смещенным от центральной оси конденсатора (рис. 26. 14), причем не важно, произошло это в горизонтальном или вертикальном направлении. В том и другом случае значительная часть поверхности теплообмена конденсатора находится вне основного потока (известны случаи когда приводной ремень слишком длинный или короткий).

Неверное расположение винта по отношение к конденсатору

При уменьшении поверхности теплообмена конденсатора появляются признаки нехватки мощности, не позволяющие обеспечить нормальную конденсацию.

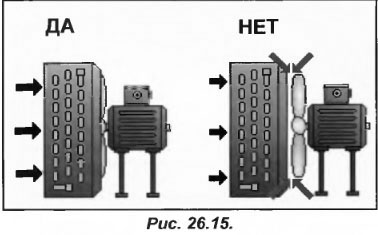

Еще осложнения возникают, когда винт вентилятора снабжен кольцевым ободком, служащим для управления потоком воздуха и увеличения КПД вентилятора (расхода воздуха). Если ремонтник не установил его на первоначальное место, то часть воздуха, всасываемая вентилятором, будет проходить мимо конденсатора (рис. 26.15). Такой некачественный монтаж провоцирует уменьшение расхода воздуха через вентилятор и является причиной роста давления конденсации.

Неверное расположение винта по отношение к конденсатору

Следовательно, при разборе агрегатов (особенно незнакомых) лучше всего помечать взаимное расположение деталей, что позволит избежать многих проблем при их сборке.
