Значительные потери давления в воздуховоде конденсатора

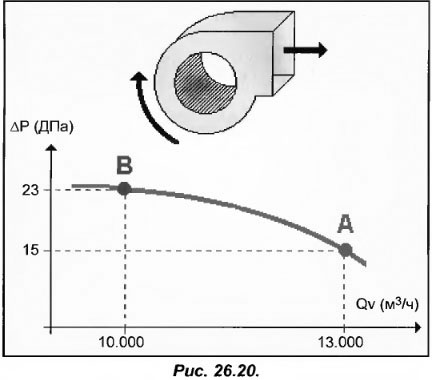

Если конденсатор воздушного охлаждения располагается в нижней части здания, то для подвода к нему наружного воздуха и удаления нагретого применяют специальные воздуховоды. При этом возможны потери напора, иногда и значительные, поэтому в сети воздуховодов применяют центробежные вентиляторы. Рассмотрим на примере зависимость расхода воздуха от потерь давления (рис. 26.20) с учетом использования в установке центробежного вентилятора и конденсатора воздушного охлаждения. При расчетных потерях 15 декапаскалей (ДПа) нужный расход вентилятора составляет 13000 м3/ч (точка А).
Если фактические потери становятся выше и достигают 23 ДПа, то расход воздуха в данном случае снижается до 10000 м3/ч, в связи с этим и возникают симптомы неисправности «слишком слабый конденсатор» (точка В).
Если вентилятор имеет регулируемый шкив, позволяющий менять расход воздуха, то ремонтник сможет быстро устранить неисправность, если нет, ликвидировать поломку будет довольно сложно.
