Капиллярное расширительное устройство. Условия эксплуатации

Из всех расширительных устройств самым простым является капиллярное. Устройство представляет собой обычный отрезок холодильной трубы небольшого диаметра без каких-либо механических деталей, что делает его доступным.

Капиллярное расширительное устройство не обладает никакими системами настройки, что гарантирует его продолжительную работу на протяжении длительного периода. Вместе с этим существуют условия, которые необходимо строго выполнять во время его использования.

Условия эксплуатации

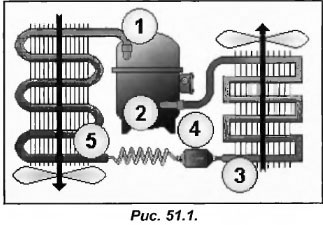

Ниже изложены основные требования, которые необходимо соблюдать при вмешательстве в холодильный контур, оборудованный капиллярным расширительным устройством. Рассмотрим контур, представленный на рис.51.1.

На рисунке представлена установка небольшой мощности, в которой используется поршневой компрессор с герметичным корпусом. Покидающие испаритель пары всасываются в верхней части компрессора (поз.1).

Данная зона остается прохладной, а верхняя часть кожуха тепловатой. Далее пары следуют через двигатель компрессора, при этом его охлаждая. Поскольку они горячие, нижняя часть компрессора (масло находится на дне корпуса поз.2) также остается горячей.

В некоторых случаях аномалии в работе установки довольно просто обнаружить, для этого достаточно ощупать герметичный кожух.

Выходящая из конденсатора (поз.3) переохлажденная жидкость следует в фильтр (фильтр-осушитель) (поз.4). Он служит для того, чтобы предотвратить поломку капилляра – закупорку мелкими частицами. После дросселирования жидкость из капилляра (поз.5) проходит испаритель, и перегретые пары снова оказываются в компрессоре.
