Увеличение расхода воды по причине образования накипей внутри змеевика

Поскольку температура воды на входе в конденсатор составляет 10 С, а температура конденсации 55 С (расход воды повышенный), то полный температурный напор на входе в конденсатор составит 55-10=45 К. на выходе из конденсатора переохлаждение жидкого хладагента составит 55-50=5 К (рис.68.10).

В результате получаем:

• повышенный расход воды, и незначительный ее подогрев в конденсаторе;
• аномальное повышение ВД;
• слабое переохлаждение.

Поскольку вода, следующая через конденсатор с большим расходом, плохо подогревается, то конденсация хладагента недостаточная. Вместе с этим хладагент охлаждается плохо, о чем свидетельствует повышение давления конденсации ВД.

Возникает ситуация как будто между хладагентом и водой имеется теплоизолирующая прослойка, не позволяющая полноценно передавать тепло. Данная прослойка является накипью (рис.68.11). Считается, что если на внутренней поверхности трубы имеется слой накипи в 1 мм. То это снижает коэффициент теплопередачи в 2 раза. Это вполне объясняет снижение производительности конденсатора в 2 раза.

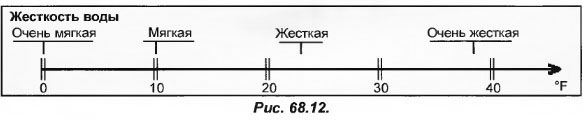

Неисправность данного типа является обычным явлением для установок с конденсаторами водного охлаждения. В этом случае проявилась одна из характеристик воды – жесткость. Если вода жесткая (имеются наличие примесей солей, магния, калия…), то на внутренней поверхности устройств, контактирующих с водой, образуется накипь.

Отметим, что на скорость формирования накипи влияет температура. При температуре более 55 С, накипь образуется быстро. Поэтому в змеевике конденсатора водного охлаждения она больше всего образуется в верхней его зоне.

Как и другие неисправности, вызванные ростом ВД, образование накипи является причиной роста потребления электроэнергии и охлаждающей воды, а также приводит к снижению холодопроизводительности. Во избежание негативных последствий необходимо очищать трубки конденсатора от накипи.
