Давление в контуре открытой градирни

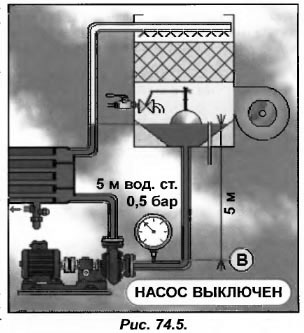

В открытой градирне насос всегда устанавливают ниже уровня воды в баке, поскольку он постоянно должен находиться под давлением (рис.74.5). Его монтаж выполняют таким образом, чтобы на его входе постоянно находилась вода (попадание воздуха исключается).

Под давление на входе в насос понимают разность между уровнем жидкости в баке и входом в насос. Поскольку 1 м водяного столба равен давлению в 1 бар, то в нашем случае, показания манометра, установленного на входе в насос, (рис.74.5) будут соответствовать 0,5 барам (5 м вод. ст.).

Для определения давления в гидравлическом контуре открытой градирни (насос выключен) необходимо руководствоваться высотой столба жидкости, над данной точкой.

Например, в точке В рис.74.5 давление будет равным 1 бару (насос выключен). Из этого можно сделать вывод, что на насос действует столб жидкости высотой 10 м. Данное давление не зависит от формы и диаметра трубы, а также поворотов и изгибов или прочих элементов установленных на магистрали.
