Зависимость расхода от потерь давления

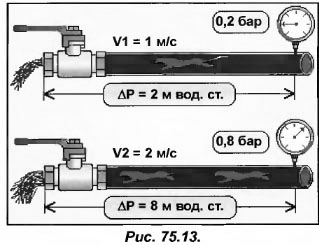

Зависимость расхода от потерь давленияДопустим, в трубе с внутренним диаметром 80 мм необходимо увеличить расход. Что в это время будет происходить с потерями давления? Вначале можно предположить, что с удвоением расхода скорость потока также удвоится вместе с давлением. Но это не так. С удвоением расхода потери не удвоятся, а повысятся в четыре раза. На рис.75.13 скорость потока составляет 1 м/с и потери давления ΔР=2 м вод. ст. Повысив скорость до 2 м/с потери давления составят: ΔР=2х4=8 м вод. ст. Вывод: потери давления пропорциональны квадрату расхода. |
