Применение гидравлической характеристики теплообменника

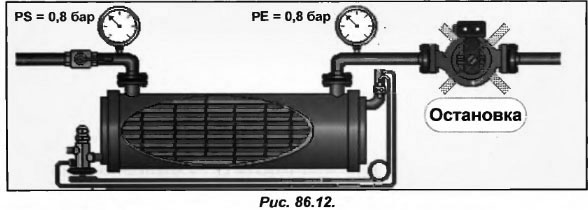

По узким каналам через испаритель проходит поток воды. Он имеет высокое гидравлическое сопротивление: при нулевом расходе воды оно также будет равно нулю. Поскольку давление воды на входе в испаритель составляет РЕ=0,8 бар, а на выходе PS=0,8 бар, то разность давлений будет равна нулю. При увеличении расхода воды, потери давления начнут быстро возрастать.

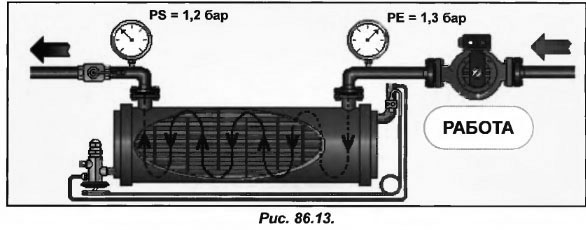

Предположим, при расходе воды 10 м3/ч, показания измерений манометра составили РЕ=1,3 бар и PS=1,2 бар (рис.86.13), тогда разность равна ΔP=0,1 бар или 1 м вод. ст.

Вспомним, что при построении гидравлической характеристики контура расход увеличивается вдвое, а потери вчетверо. Если в нашем случае расход повысится до 20 м3ч, то потери соответственно составят 0,1х4=0,4 бара или 4 м вод. ст.

Рассмотрим графики, отображающие взаимосвязь потерь давлений в испарителе с расходом воды (рис.86.14). Если разработчики оборудования предоставили такие графики, то расход можно легко определить путем измерения потерь давления на испарителе. В основном их составляют для нескольких моделей испарителей.

Представим, что перед нами стоит задача оценить расход воды через испаритель И1. Показания манометров составляют РЕ=13,45 м вод. ст., а PS=11,2 м вод. ст. Получаем ΔP=2,25 м вод. ст. Теперь согласно графика (рис.86.14) мы видим, что расход воды через испаритель равен 15 м3/ч.

В последнее время на испарителях устанавливают уравнительные вентили с маркировкой, согласно которой можно определить степень его открытия (рис.86.15). Они имеют дифференциальный расходометр, определяющий точную величину проходящего через них расхода.
