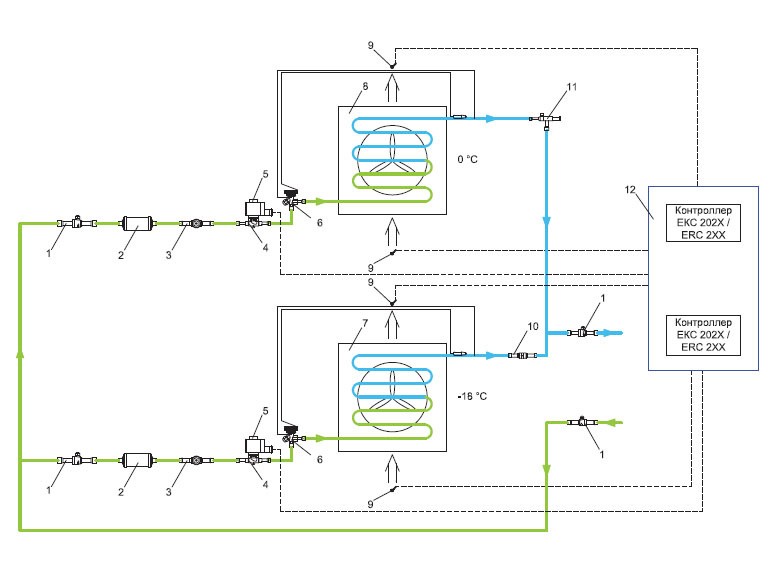

Обвязка двух воздухоохладителей с механическими РВ


Обвязка двух воздухоохладителей с механическими РВ

Обвязка двух воздухоохладителей с механическими РВ
  1. Кран шаровой GBC
  2. Фильтр–осушитель DML/DCL
  3. Стекло смотровое SG
  4. Клапан электромагнитный EVR
  5. Катушка для клапана электромагнитного
  6. Клапан терморегулирующий TE
  7. Воздухоохладитель низкотемпературный
  8. Воздухоохладитель среднетемпературный
  9. Датчик температуры воздуха EKS/AKS
  10. Клапан обратный NRV
  11. Регулятор давления кипения KVP
  12. Щит электрический с контроллерами ЕКС 202Х/ERC 2XX
Схема разработана и предоставлена компанией Данфосс Россия
