Чиллер для охлаждения гликоля

На фото моноблочный чиллер для охлаждения гликоля

Основные компоненты и принципы работы чиллера для охлаждения гликоля

• Компрессор: Сжимает хладагент, повышая его давление и температуру.
• Конденсатор: Отводит тепло из хладагента, заставляя его конденсироваться в жидкость.
• Испаритель: Хладагент в испарителе испаряется, поглощая тепло из гликоля и понижая его температуру.
• Циркуляционный насос: Обеспечивает циркуляцию гликолевого раствора через систему.
• Контроллеры и датчики: Регулируют работу чиллера и поддерживают заданную температуру.

Гликолевый раствор циркулирует через испаритель, где он охлаждается за счет поглощения тепла хладагентом. Охлажденный гликоль затем направляется в систему, где он поглощает тепло из охлаждаемого объекта (например, оборудования или помещений). Нагретый гликоль возвращается в чиллер для повторного цикла охлаждения.

Преимущества использования гликоля в чиллерах:

• Гликоль предотвращает замерзание жидкости при низких температурах.
• Гликоль эффективно поглощает и передает тепло.
• Гликолевые чиллеры могут использоваться в различных отраслях и условиях.

Гликолевые растворы для чиллера

Пропиленгликоль (PG)

Применение пропиленгликоля:

• Пищевая промышленность: Используется в качестве добавки в продуктах питания и напитках.
• Фармацевтика: Применяется в лекарственных препаратах и косметике.
• Системы отопления и охлаждения: В качестве теплоносителя в системах, где возможен контакт с продуктами питания или людьми.
• Пивоварение и виноделие: Используется для контроля температуры в производственных процессах.

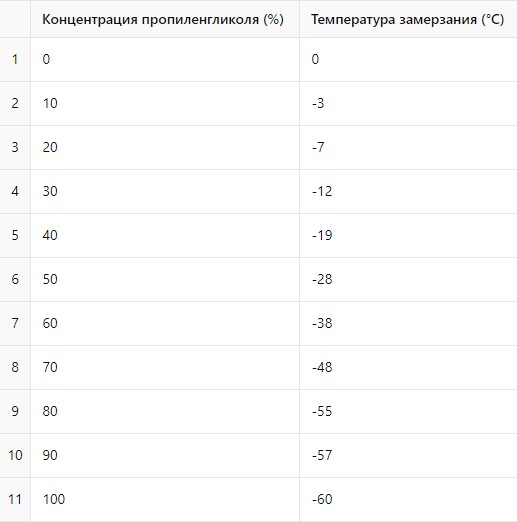

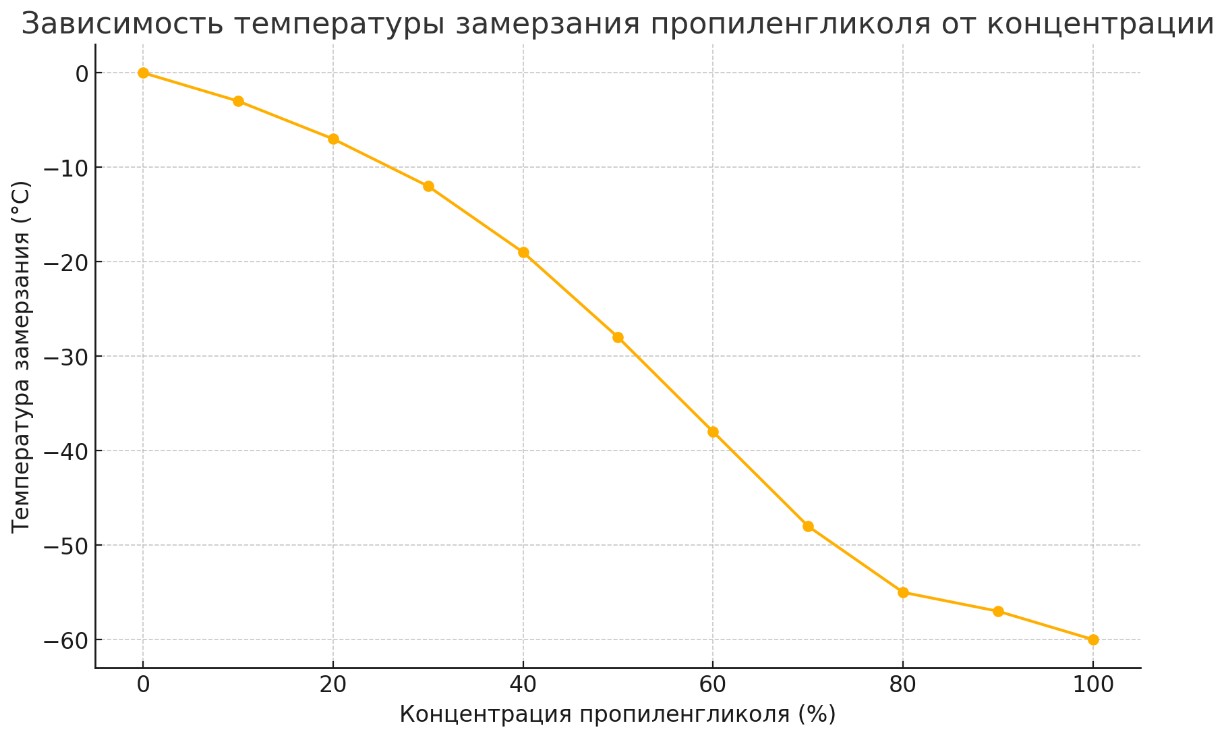

На фото зависимость температуры замерзания пропиленгликоля от температуры

На фото зависимость температуры замерзания пропиленгликоля от температуры

Этиленгликоль (EG)

Применение этиленгликоля:

• Автомобильная промышленность: Используется в антифризах и охлаждающих жидкостях для двигателей.
• Промышленное оборудование: Применяется в системах охлаждения, где нет риска контакта с пищевыми продуктами или людьми.
• Системы отопления и охлаждения: В качестве теплоносителя в замкнутых системах, где исключен контакт с пищевыми продуктами.

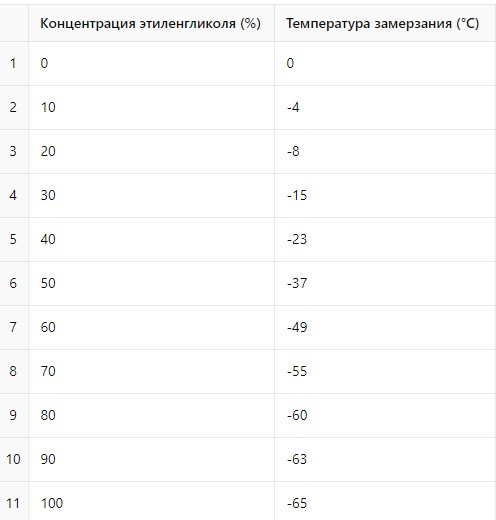

На фото зависимость температуры замерзания этиленгликоля от температуры

На фото зависимость температуры замерзания этиленгликоля от температуры

Различия между пропиленгликолем и этиленгликолем

• Токсичность: Пропиленгликоль менее токсичен и безопасен для использования в контакте с пищевыми продуктами и людьми, тогда как этиленгликоль ядовит и может быть опасен при проглатывании.
• Применение: Пропиленгликоль используется в пищевой и фармацевтической промышленности, а этиленгликоль – в автомобильной и промышленной.
• Стоимость: Этиленгликоль обычно дешевле, чем пропиленгликоль.

Какой гликоль лучше заправлять в чиллер?

• Пропиленгликоль: Лучше подходит для чиллеров, используемых в пищевой и фармацевтической промышленности, а также в системах, где возможен контакт с продуктами питания или людьми. Его также используют в пивоварении и виноделии.
• Этиленгликоль: Рекомендуется для использования в промышленных системах охлаждения и отопления, где нет риска контакта с пищевыми продуктами или людьми. Он более эффективен при более низких температурах и часто используется в автомобильной промышленности.

Существует несколько типов чиллеров для охлаждения гликоля, которые различаются по конструкции и методам охлаждения. Основные виды включают:

1. Моноблоки с воздушным конденсатором и встроенным гидромодулем

На фото моноблочный чиллер для охлаждения воды

Описание: Эти чиллеры представляют собой компактные устройства, которые содержат все необходимые компоненты (компрессор, конденсатор, испаритель и насос) в одном корпусе. Воздушный конденсатор охлаждается воздухом из окружающей среды.

Преимущества:

• Простота установки и обслуживания.
• Компактные размеры, что экономит пространство.
• Полная заводская сборка и тестирование.

• Ограниченная мощность охлаждения.
• Зависимость от температуры окружающей среды.

2. Чиллеры с выносным воздушным конденсатором

На фото чиллер с выносным конденсатором

Описание: В этих системах воздушный конденсатор размещается на улице или в другом удаленном месте от основного блока чиллера. Это позволяет уменьшить шум и тепловыделение в помещении, где установлен основной блок.

Преимущества:

• Более высокая эффективность охлаждения за счет размещения конденсатора в прохладном месте.
• Уменьшение тепловыделения и шума в помещении.
• Возможность масштабирования системы.

• Более сложная установка и необходимость прокладки дополнительных трубопроводов.
• Повышенные затраты на монтаж и обслуживание.

3. Водяные чиллеры

На фото чиллер с водяным конденсатором

Описание: Эти чиллеры используют воду для охлаждения конденсатора. Водяной конденсатор может быть подключен к градирне или другой системе водяного охлаждения.

Преимущества:

• Высокая эффективность охлаждения.
• Независимость от температуры окружающей среды.
• Возможность использования в крупных промышленных системах.

• Необходимость в системе водоснабжения и градирне.
• Более сложное обслуживание.

4. Сплит-системы

Преимущества:

• Разделение системы позволяет устанавливать конденсаторный блок в оптимальном месте для охлаждения.
• Снижение шума в рабочей зоне.
• Гибкость в установке и обслуживании.

• Необходимость прокладки трубопроводов и электрических коммуникаций между блоками.
• Более сложный монтаж.

5. Модульные чиллеры

Преимущества:

• Гибкость и возможность масштабирования системы по мере необходимости.
• Повышенная надежность за счет дублирования модулей.
• Простота обслуживания и замены отдельных модулей.

• Более высокая стоимость начальной установки.
• Требует больше места для установки всех модулей.

До каких температур может охладить чиллер?

Чиллеры, рассчитанные на такие низкие температуры, обычно используют более концентрированные растворы этиленгликоля. Например, для достижения температуры −30°C концентрация этиленгликоля в растворе может достигать 50% или выше. При правильной конструкции и использовании подходящих материалов, таких как нержавеющая сталь, чиллеры могут эффективно работать при таких температурах.

Материалы для низкотемпературных чиллеров

Нержавеющая сталь:

• Преимущества: Нержавеющая сталь обладает отличной коррозионной стойкостью, прочностью и устойчивостью к низким температурам. Это делает ее идеальным материалом для изготовления трубопроводов и емкостей в низкотемпературных чиллерах.
• Использование: Емкости, теплообменники и трубопроводы внутри чиллера часто изготавливаются из нержавеющей стали для обеспечения долговечности и надежности системы.
• Изоляция: Важно обеспечить надлежащую изоляцию трубопроводов и емкостей, чтобы минимизировать теплопотери и предотвратить образование конденсата и инея на поверхности оборудования.

На фото трубы из нержавеющей стали в чиллере

Пластик:

• Ограничения: При низких температурах большинство пластиков становятся хрупкими и теряют свою прочность, что делает их неподходящими для использования в чиллерах, работающих при экстремально низких температурах.
• Применение: Пластиковые элементы могут использоваться в менее критических компонентах системы, где они не подвергаются таким низким температурам или механическим нагрузкам.

На фото трубы из ПВХ в чиллере

Использование чиллеров в промышленности

1. Пищевые и напиточные производства

• После варки сусло (недоброженный пивной или винный сок) необходимо быстро охладить до температуры брожения, чтобы избежать контаминации и улучшить контроль над брожением.
• Гликолевые чиллеры обеспечивают быстрое и эффективное охлаждение сусла до нужной температуры.

• В процессе брожения температура должна быть строго контролируемой для оптимального развития дрожжей и получения качественного продукта.
• Чиллеры обеспечивают стабильную температуру в цилиндроконических танках (ЦКТ), где происходит брожение, позволяя производить пиво с постоянным качеством.

2. Виноделие

• Контроль температуры в виноделии критически важен на различных этапах, включая ферментацию, холодную стабилизацию и хранение.
• Чиллеры для гликоля помогают поддерживать оптимальные условия для ферментации и хранения вина.

3. Молочная промышленность

• В производстве молочных продуктов, таких как сыр, йогурт и мороженое, важно поддерживать определенные температуры на разных стадиях производства.
• Гликолевые чиллеры используются для охлаждения молока и других молочных продуктов, а также для поддержания температурных режимов в процессах созревания и хранения.

4. Промышленное охлаждение

• В различных промышленных процессах требуется охлаждение оборудования и продуктов для поддержания производительности и предотвращения перегрева.
• Чиллеры для гликоля используются для охлаждения гидравлических систем, оборудования для литья пластмасс, лазеров и другого промышленного оборудования.

5. Кондиционирование воздуха и охлаждение в зданиях

• В крупных зданиях и сооружениях необходимо поддерживать комфортную температуру и влажность воздуха.
• Гликолевые чиллеры используются в системах HVAC (Heating, Ventilation, and Air Conditioning) для обеспечения эффективного охлаждения и контроля климата.

6. Медицинские и лабораторные применения

• В медицине и лабораториях требуется точное поддержание температур для хранения образцов, работы медицинского оборудования и проведения исследований.
• Гликолевые чиллеры обеспечивают необходимый температурный контроль для различных медицинских и научных применений.

Уход и обслуживание гликолевых чиллеров

1. Регулярное техническое обслуживание

• Ежедневные: Проверка уровня и температуры гликоля, визуальный осмотр оборудования на наличие утечек или повреждений.
• Еженедельные: Проверка давления и температуры в системе, состояния фильтров и теплообменников.
• Ежемесячные: Более детальная проверка компонентов системы, таких как компрессор, насосы и клапаны.
• Ежеквартальные и ежегодные: Полная диагностика системы, включая тестирование электрооборудования, оценку эффективности системы и замены изношенных деталей.

• Проверка уровня гликоля: Убедитесь, что уровень гликоля соответствует рекомендованному. Дополните при необходимости.
• Проверка концентрации гликоля: Используйте рефрактометр для проверки концентрации гликоля, чтобы убедиться в его эффективности при низких температурах.
• Визуальный осмотр: Проверьте систему на наличие утечек, повреждений или коррозии. Особое внимание уделите соединениям и трубопроводам.
• Очистка фильтров: Очистите или замените фильтры в системе, чтобы избежать загрязнения и снижения эффективности.
• Проверка давления в системе: Убедитесь, что давление в системе соответствует нормам, и при необходимости отрегулируйте.
• Тестирование электрокомпонентов: Проверьте работу электродвигателей, насосов, вентиляторов и других компонентов на предмет износа и необходимости замены.

2. Замена и проверка гликоля

• Периодичность замены: Гликоль следует менять каждые 2-3 года или по мере его загрязнения и снижения эффективности.
• Процедура замены: Слейте старый гликоль, промойте систему чистой водой, затем залейте новый раствор гликоля, следуя рекомендациям производителя по концентрации.

• Использование рефрактометра: Для точного измерения концентрации гликоля используйте рефрактометр. Поддерживайте концентрацию, соответствующую рабочим температурам системы.
• Периодичность проверки: Проверяйте концентрацию гликоля каждые 6 месяцев.

3. Очистка и профилактика

• Регулярная очистка: Проводите очистку теплообменников, чтобы избежать накопления накипи и загрязнений, которые могут снижать эффективность системы.
• Использование химических средств: При необходимости используйте специальные химические средства для очистки теплообменников от накипи и коррозии.

• Антикоррозийные добавки: Используйте антикоррозийные добавки в гликолевом растворе для защиты трубопроводов и оборудования.
• Материалы: Убедитесь, что все компоненты системы изготовлены из материалов, устойчивых к коррозии (например, нержавеющая сталь).

4. Обслуживание компрессора

• Состояние масла: Регулярно проверяйте уровень и состояние масла в компрессоре, дополняйте или заменяйте при необходимости.
• Вибрация и шум: Следите за уровнем вибрации и шума компрессора. Непривычные звуки могут указывать на износ или неисправность.
• Температура работы: Контролируйте рабочую температуру компрессора, чтобы избежать перегрева.

5. Проверка и обслуживание насосов

• Рабочее давление: Регулярно проверяйте рабочее давление насосов и сравнивайте с номинальными значениями.
• Износ уплотнений: Осматривайте насосы на наличие утечек и износа уплотнений, заменяйте уплотнения по мере необходимости.
• Электропитание: Проверяйте состояние электропроводки и соединений, чтобы избежать электрических неисправностей.

6. Контроль и мониторинг системы

• Системы управления: Используйте современные системы управления и мониторинга для автоматического контроля параметров работы чиллера.
• Удаленный доступ: Настройте системы удаленного доступа для оперативного реагирования на сбои и проблемы в работе чиллера.

Ежедневные проверки

Еженедельные проверки

Ежемесячные проверки

Ежеквартальные проверки

Ежегодные проверки
