Плавательные бассейны эксплуатируют обычно круглый год. Температура воды в ванне басcейна составляет tw = 26°C, а температура воздуха в рабочей зоне tв = 27°С при относительной влажности?в = 65% в теплый.

Открытая поверхность воды, мокрые ходовые дорожки отдают в воздух помещения большое количество водяных паров.

Обычно большая площадь остекления создает условия для мощного потока солнечной радиации.

Расчет воздухообмена в теплый период желательно выполнять по параметрам Б и в холодный тоже по Б.

Помещение бассейна оборудуется системой водяного отопления, полностью снимающей тепловые потери помещения. Для предотвращения конденсации влаги на внутренней поверхности окон, отопительные приборы должны устанавливаться непрерывной цепочкой под окнами, с тем, чтобы внутренняя поверхность стекол была нагрета на 1-1,5°С выше температуры точки росы.

Температуру точки росы tт.р удобно вычислять по эмпирической формуле:

(23.1)

либо сканировать с J-d диаграммы. Для теплого периода tт.р = 18°С, для холодного tт.р = 16°С.

На испарение воды затрачивается значительное количество тепла из воздуха помещения.

Температура поверхности воды на 1°С ниже температуры в ванне.

Подвижность воздуха в помещении бассейна должны составлять величину и быть уж ни как не выше V = 0,2 м/с по оси приточной струи у входа ее в рабочую зону.

Рис. 23.1

Конструктивно ванна бассейна окружена ходовыми дорожками с электро или теплоподогревом и температура их поверхности составляет tо.д = 31°С.

На конкретном примере рассчитаем воздухообмен для помещения бассейна.

Исходные данные.

Район строительства: Московская область.

Теплый период: tн = 28, 5°С Jн = 54 кДж/кг dн = 9,9 г/кг

Холодный период: tн = — 26°С Jн = — 25, 3 кДж/кг dн = 0,4 г/кг

Геометрические размеры и площадь ванны бассейна: 6х10 м = 60 м2

Площадь обходных дорожек: 36 м2

Размеры помещений: 10х12 м = 120 м2, высота 5 м.

Число пловцов: N = 10 человек.

Температура воды: tw = 26°C

Температура воздуха рабочей зоны: tв = 27°С

Температура воздуха удаляемого из верхней зоны помещения: tу = 28°С

Тепловые потери помещения: 4680 Вт.

Расчет воздухообмена в теплом периоде.

Поступления явного тепла.

1. Теплопоступления от освещения в холодный период года:

(23.2)

2. От солнечной радиации (подсчитано ранее) Qcр

3. От пловцов: Qпл =qя ·N (1-0,33)=60·10·0,67 = 400 Вт (23.3)

где коэффициент 0,33 — доля времени, проводимая пловцами в бассейне.

4. От обходных дорожек:

(23.4)

?хд = 10 Вт/м2°С — коэффициент теплоотдачи обходных дорожек

5. Теплопотери на нагрев воды в ванне:

(23.5)

Q = 4,0 Вт/м2°С — коэффициент теплоотдачи явного тепла

tпов = tw — 1°C = 26 −1 = 25°C — температура поверхности (23.6)

6. Избытки явного тепла (днем):

(23.7)

Поступление влаги.

1. Влаговыделения от пловцов:

Wпл = q · N (1- 0,33) = 200 · 10(1- 0,33) = 1340 г/ч (23.8)

2. Поступление влаги с поверхности бассейна:

(23.9)

где А — опытный коэффициент, который учитывает интенсификацию испарения с поверхности воды при наличии купающихся по сравнению со спокойной

поверхностью. Для оздоровительных плавательных бассейнов А = 1,5;

F = 60 м2 — площадь зеркала воды;

? — коэффициент испарения кг/м2 ч

(23.10)

где V — подвижность воздуха над ванной бассейна, V = 0,1 м/с

dв = 13,0 г/кг при tв = 27°С и?в = 60%

dw =20,8 при? = 100% и tпов = tw — 1°C

Температура поверхности ванны: tпов = 26 — 1 = 25°С

3. Поступление влаги с обходных дорожек.

Площадь смоченной части обходных дорожек составляет 0,45 от всей их площади. Количество испаряемой влаги рассчитывается по формуле:

Wод = 6,1(tв — tмт) · F, г/ч (23.11)

где температура мокрого термометра tмт = 20,5°С

Wод = 6,1(27 — 20,5) · 36 · 0,45 = 650 г/ч

4. Общее поступление влаги:

W = Wпл + WБ + Wод = 1,34 +18,9 + 0,65 = 20,9 кг/ч (23.12)

Полное тепло.

1. (23.13)

(23.14)

Qскр.пл =0,67 · 10(197 — 60)3,6 = 3300 кДж/ч

2. Тепловлажностное отношение:

(23.15)

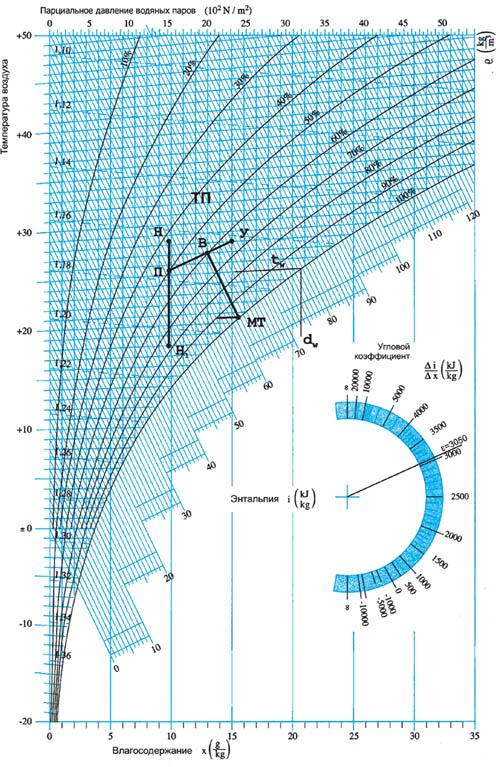

Проводим луч процесса через (.) В и на пересечении с dн = const лежит точка приточного воздуха, а на пересечении с tу = 28°С — (.) У (рис. 23.1)
