Многокомпрессорная холодильная машина с частотным регулированием компрессора и системой зимнего пуска

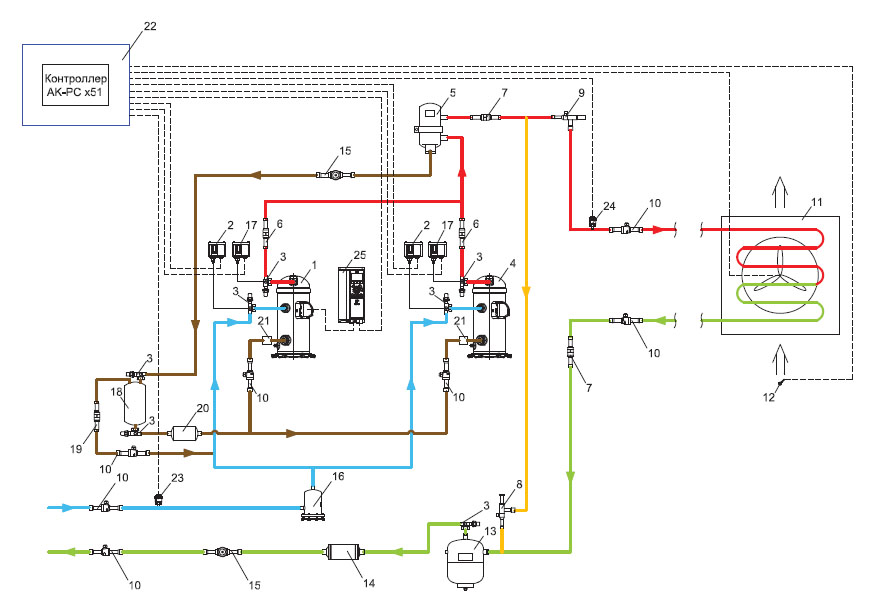

Многокомпрессорная холодильная машина с частотным регулированием компрессора и системой зимнего пуска
  1. Компрессор Danfoss серии VLZ/MLZ T2/VTZ/VZH
  2. Реле низкого давления KP
  3. Клапан запорный Rotolock
  4. Компрессор Danfoss серии MLZ/MTZ/SH (в зависимости от типа компрессора поз.1)
  5. Маслоотделитель OUB
  6. Клапан обратный NRV/NRVH (в зависимости от типа компрессора)
  7. Клапан обратный NRV
  8. Регулятор давления в ресивере KVD
  9. Регулятор давления конденсации KVR
  10. Кран шаровой GBC
  11. Конденсатор воздушного охлаждения
  12. Датчик температуры EKS/AKS
  13. Ресивер линейный
  14. Фильтр–осушитель DML
  15. Стекло смотровое SG
  16. Фильтр DAS/DCR со вставкой 48-DA/48-F
  17. Реле высокого давления KP
  18. Ресивер масла
  19. Клапан дифференциальный
  20. Фильтр очистки масла
  21. Регулятор уровня масла
  22. Щит электрический с контроллером AK-PC X51
  23. Преобразователь низкого давления AKS 32R
  24. Преобразователь высокого давления AKS 32R
  25. Частотный преобразователь Danfoss тип CD/FC
Схема разработана и предоставлена компанией Данфосс Россия
