Многокомпрессорная сателлитная холодильная машина с компрессорами поршневого или спирального типа


Многокомпрессорная сателлитная холодильная машина с компрессорами поршневого или спирального типа и системой зимнего пуска

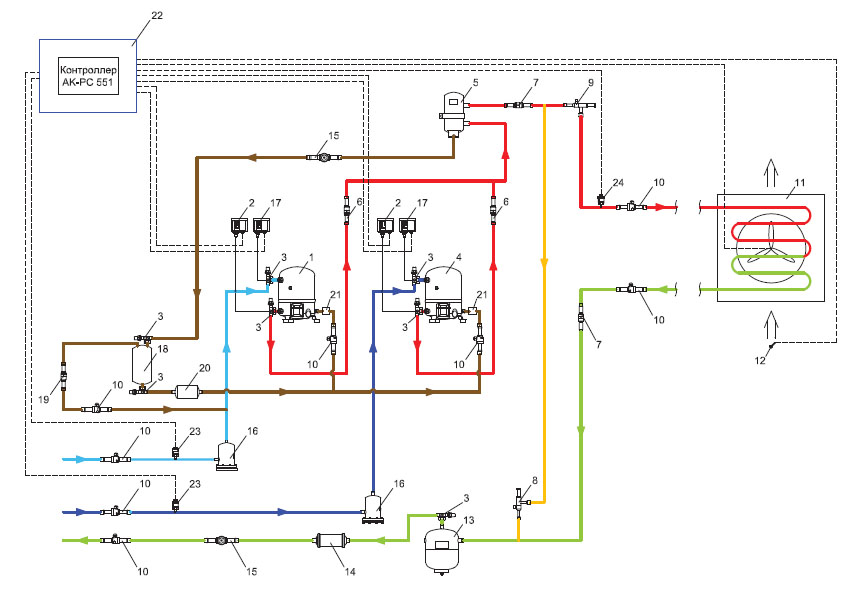

Многокомпрессорная сателлитная холодильная машина с компрессорами поршневого или спирального типа и системой зимнего пуска
  1. Компрессор среднетемпературный Danfoss
  2. Реле высокого давления KP
  3. Клапан запорный Rotolock
  4. Компрессор низкотемпературный Danfoss
  5. Маслоотделитель OUB
  6. Клапан обратный NRV/NRVH (в зависимости от типа компрессора)
  7. Клапан обратный NRV
  8. Регулятор давления в ресивере KVD
  9. Регулятор давления конденсации KVR
  10. Кран шаровой GBC
  11. Конденсатор воздушного охлаждения
  12. Датчик температуры EKS/AKS
  13. Ресивер линейный
  14. Фильтр–осушитель DML
  15. Стекло смотровое SG
  16. Фильтр DAS/DCR со вставкой 48-DA/48-F
  17. Реле низкого давления KP
  18. Ресивер масла
  19. Клапан дифференциальный
  20. Фильтр очистки масла
  21. Регулятор уровня масла
  22. Щит электрический с контроллером AK-PC 551
  23. Преобразователь низкого давления AKS 32R
  24. Преобразователь высокого давления AKS 32R
Схема разработана и предоставлена компанией Данфосс Россия
