Многокомпрессорная холодильная машина с системой зимнего пуска и регулятором перепада давления для оттайки горячим газом линии слива в ресивер

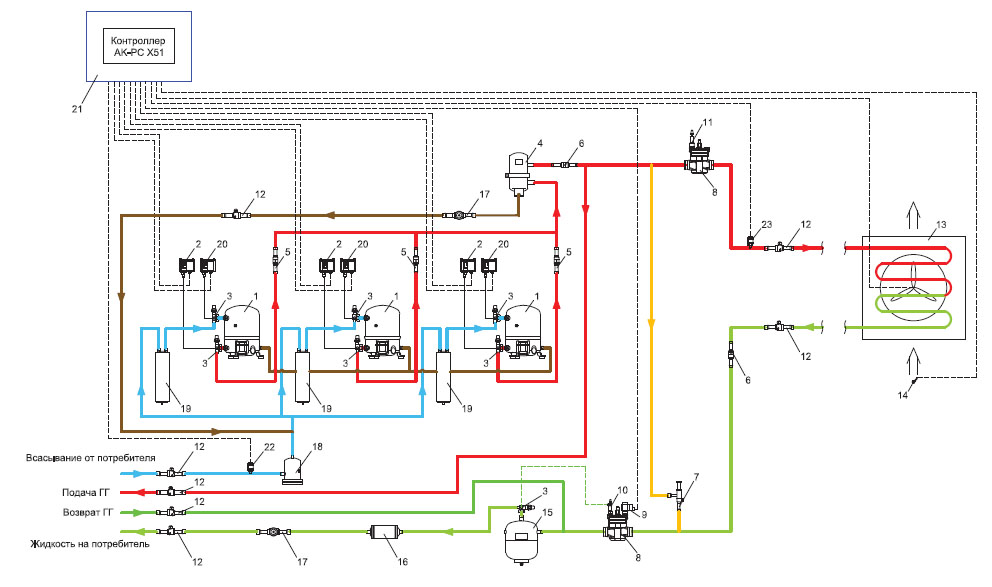

Многокомпрессорная холодильная машина с системой зимнего пуска и регулятором перепада давления для оттайки горячим газом линии слива в ресивер
  1. Компрессор Danfoss
  2. Реле высокого давления KP
  3. Клапан запорный Rotolock
  4. Маслоотделитель OUB
  5. Клапан обратный NRV/NRVH (в зависимости от типа компрессора)
  6. Клапан обратный NRV
  7. Регулятор давления в ресивере KVD
  8. Клапан сервоприводный с пилотным управлением ICS
  9. Управляющий пилот EVM NO
  10. Управляющий пилот CVPP
  11. Управляющий пилот CVP
  12. Кран шаровой GBC
  13. Конденсатор воздушного охлаждения
  14. Датчик температуры EKS/AKS
  15. Ресивер линейный
  16. Фильтр–осушитель DML
  17. Стекло смотровое SG
  18. Фильтр DAS/DCR со вставкой 48-DA/48-F
  19. Отделитель жидкости
  20. Реле низкого давления KP
  21. Щит электрический с контроллером AK-PC Х51
  22. Преобразователь низкого давления AKS 32R
  23. Преобразователь высокого давления AKS 32R
Схема разработана и предоставлена компанией Данфосс Россия
