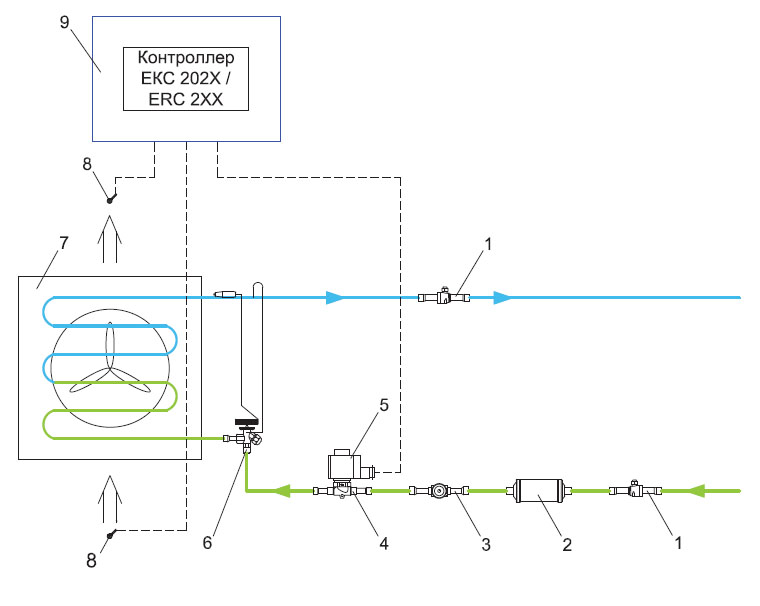

Обвязка воздухоохладителя с механическим РВ


Обвязка воздухоохладителя с механическим РВ

Обвязка воздухоохладителя с механическим РВ
  1. Кран шаровой GBC
  2. Фильтр–осушитель DML/DCL
  3. Стекло смотровое SG
  4. Клапан электромагнитный EVR
  5. Катушка для клапана электромагнитного
  6. Клапан терморегулирующий TE
  7. Воздухоохладитель
  8. Датчик температуры EKS/AKS
  9. Щит электрический с контроллером ЕКС 202Х/ERC 2XX
Схема разработана и предоставлена компанией Данфосс Россия
