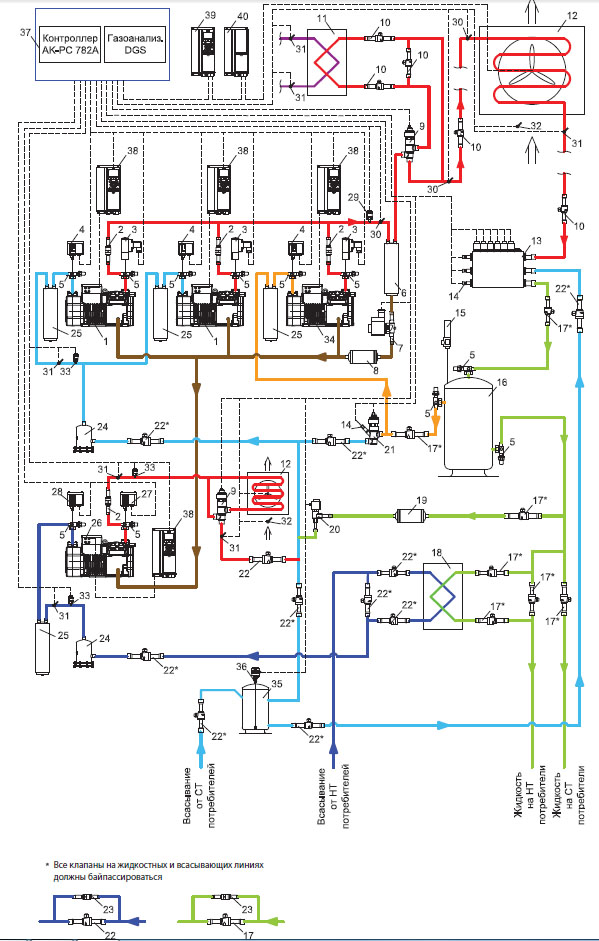

СО2. Бустерная холодильная машина с комбинированным эжектором (HP+LE)


СО2. Бустерная холодильная машина с комбинированным эжектором (HP+LE)

СО2. Бустерная холодильная машина с комбинированным эжектором (HP+LE)
  1. Компрессор СТ контура
  2. Клапан обратный
  3. Реле высокого давления СТ контура MBC 5100/CCB
  4. Реле низкого давления СТ контура KP6B
  5. Клапан запорный Rotolock
  6. Маслоотделитель коалесцентный
  7. Клапан электромагнитный на линии масла
  8. Фильтр–осушитель DMT
  9. Клапан трехходовой CTR
  10. Кран шаровой GBCT
  11. Рекуператор пластинчатый паяный
  12. Газоохладитель
  13. Мульти Эжектор Комбинированный (жидкостной + высокого перепада давления) LE + HP
  14. Преобразователь давления MBS 8250
  15. Клапан предохранительный
  16. Ресивер линейный
  17. Кран шаровой GBCH для СО2 90 бар
  18. Переохладитель пластинчатый паяный
  19. Фильтр–осушитель DMT
  20. Клапан электронный терморегулирующий AKV P
  21. Клапан газовый байпасный ССМТ/IСMTS + ICAD
  22. Кран шаровой GBC для СО2 45 бар
  23. Клапан обратный NRV H
  24. Фильтр–осушитель
  25. Отделитель жидкости
  26. Компрессор НТ контура
  27. Реле высокого давления НТ контура KP6B
  28. Реле низкого давления НТ контура KP5
  29. Преобразователь давления AKS 2050 −1..159 бар
  30. Датчик температуры AKS 21A
  31. Датчик температуры накладной AKS 11
  32. Датчик температуры AKS 12
  33. Преобразователь давления AKS 2050 −1..59 бар
  34. Компрессор ВТ контура
  35. Отделитель жидкости
  36. Уровнемер AKS 4100
  37. Щит электрический с контроллерами AK-PC 782A и газоанализатором DGS
  38. Преобразователь частотный Danfoss тип FC-103
  39. Преобразователь частотный Danfoss тип FC-102
  40. Фильтр синусоидальный MCC 101
Схема разработана и предоставлена компанией Данфосс Россия
