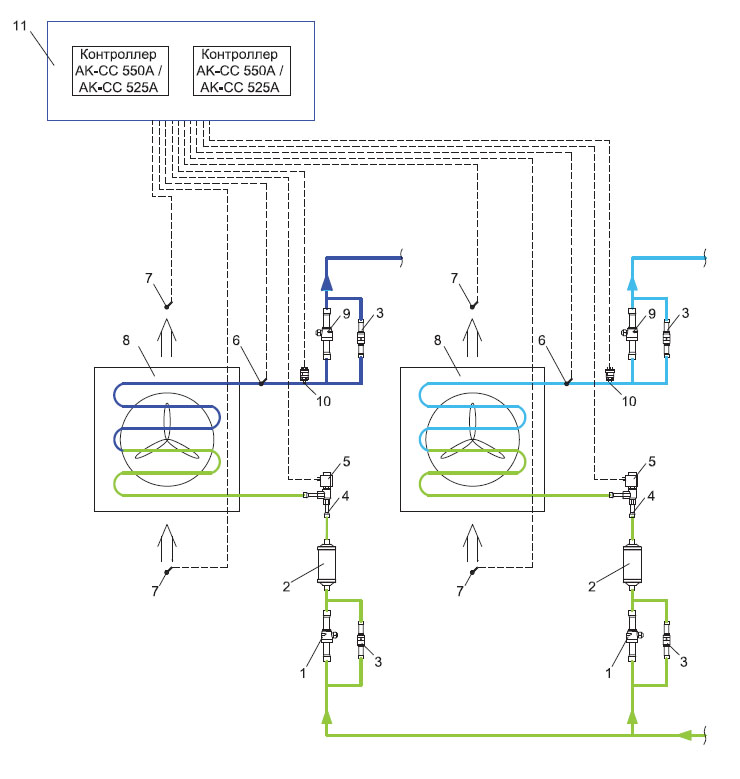

СО2. Обвязка двух воздухоохладителей с электронными РВ

СО2. Обвязка двух воздухоохладителей с электронными РВ
  1. Кран шаровой GBCH для СО2 90 бар
  2. Фильтр–осушитель DMT
  3. Клапан обратный NRV H
  4. Электронный расширительный клапан импульсного типа AKV P
  5. Катушка электромагнитная
  6. Датчик температуры накладной AKS 11
  7. Датчик температуры воздуха EKS/AKS
  8. Воздухоохладитель
  9. Кран шаровой GBC для СО2 45 бар
  10. Преобразователь давления AKS 2050 −1..59 бар
  11. Щит электрический с контроллерами AK-CC 550A/AK-CC 525A
Схема разработана и предоставлена компанией Данфосс Россия
