Настройка чиллера для лазерных станков

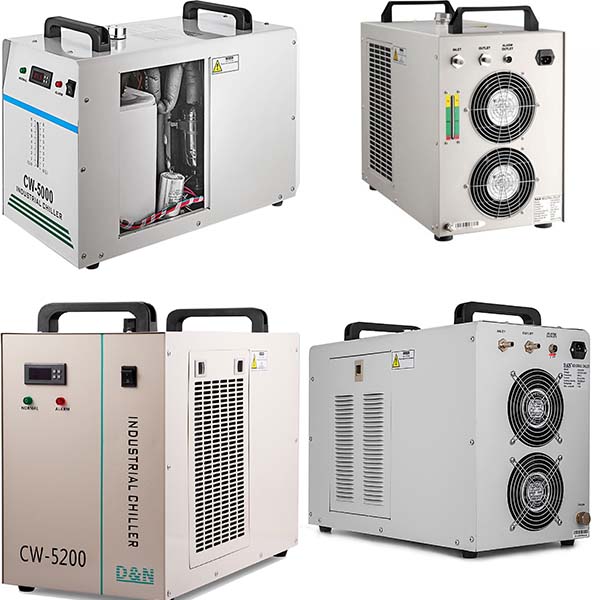

Охладители являются важной частью лазерных станков, поскольку они помогают поддерживать постоянную температуру в системе охлаждения. В этой статье мы обсудим, как настроить чиллер на примере чиллеров CW-5000 и CW-5200.

Сравнение чиллеров CW-5000 и CW-3000

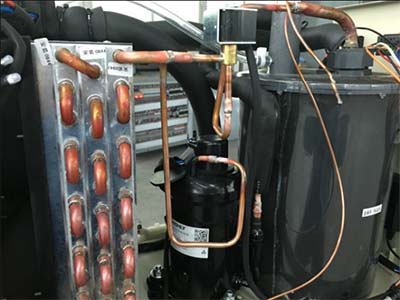

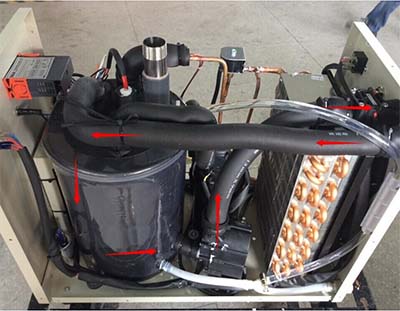

Система заполняется фреоном и работает по принципу холодильника. Радиатор отводит тепло, для этого используются медные трубки. Имеются два больших вентилятора, датчик потока, электроника с датчиками, блоки питания и насос. Чиллер CW-5000 — это полноценный холодильник, который может охлаждать до температуры 20 градусов.

Разница между чиллером CW-3000 и CW-5000 и стандартным холодильником огромна. Сняв крышку, можно ясно разглядеть, что находится внутри.

Что внутри CW-3000?

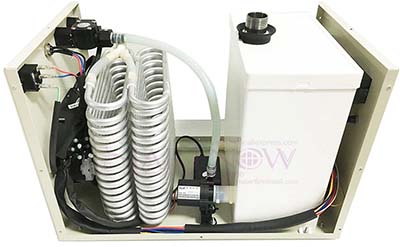

• Змеевик охлаждающей жидкости

• Вентилятор

• Насос

• Датчик расхода

• Электроника

• Звуковой сигнал

Чиллер CW-3000 не работает по принципу холодильника и не содержит компрессора или фреона. Вместо этого поток охлаждающей жидкости проходит по змеевику и обдувается вентилятором. Эта примитивная конструкция не имеет диффузора для правильной продувки воздуха. Это можно описать как «жалкую пародию» на чиллер.

Недостатки CW-3000

Нижний предел охлаждения

Чиллер не сможет охладить жидкость в системе ниже, чем температура воздуха в окружающей среде. Например, если температура воздуха в гараже составляет 40°c, а машина выделяет много тепла, чиллер сможет охладить ее только до 45°c или 50°c. При таких температурах трубка лазера будет разрушаться.

Далее будем рассматривать чиллеры CW-5000 и 5200.

Источники: официальные страницы TEYU

Особенности чиллера

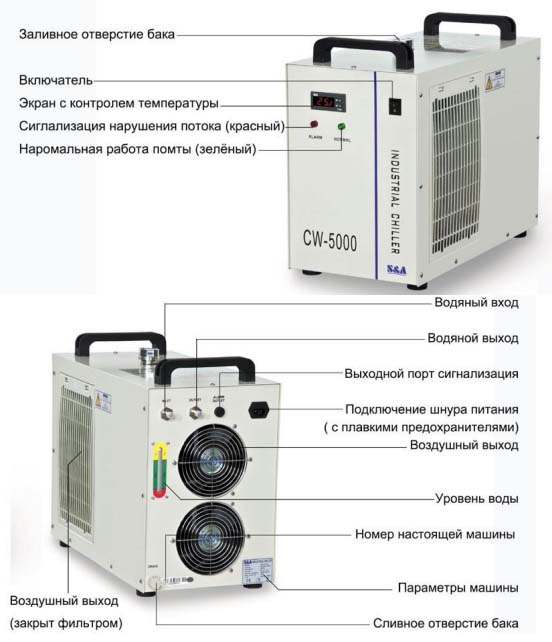

У чиллера есть несколько функций:

• Кнопка включения/выключения: красный индикатор на передней панели сигнализирует о наличии какой-либо проблемы или загорается, когда чиллер включается на несколько секунд.

• Зеленый индикатор: этот индикатор горит во время нормальной работы.

• Звуковой сигнал: чиллер подаст звуковой сигнал, чтобы уведомить вас о возникновении какой-либо проблемы. «эти чиллеры с активным охлаждением, это позволяет поддерживать постоянную температуру в системе охлаждения»,— говорит мне представитель компании world laser.

Настройки чиллера и цифровой дисплей

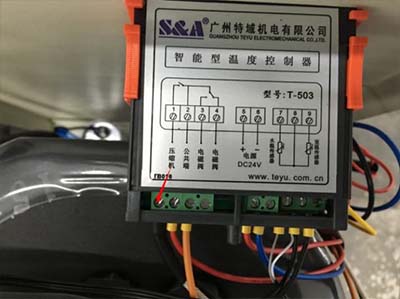

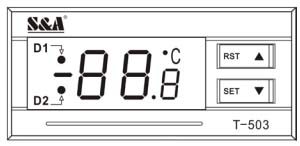

Чиллер оснащен панелью управления для настроек и цифровым дисплеем, на котором отображается температура и режим работы. Слева расположены вентиляционные решетки, которые скрывают технологические отверстия для диагностики и очистки. На задней панели чиллера находится разъем на случай возникновения ошибок или проблем в системе охлаждения.

Соединения

Если у вас есть настройки управления, то при выполнении задания на лазерном станке происходит прямое подключение системы охлаждения к станку.

Индикатор уровня воды

Важно обращать внимание на уровень воды, так как он должен находиться в середине зеленой зоны. Если он ниже или близок к красной зоне, он будет изнашиваться быстрее. Накопительная емкость служит буфером для накопления холода и препятствует частому включению/отключению охлаждения.

Чистота системы охлаждения

Важно следить за чистотой системы охлаждения, включая чиллер. При появлении любого вида загрязнения необходимо слить воду и залить раствор в соответствии с видом загрязнения. Различные отложения ухудшают теплообмен.

Режимы работы

Чиллер имеет два режима работы: — интеллектуальный режим — при котором температура теплоносителя устанавливается в зависимости от внешних условий. — ручной режим — в котором вы сами устанавливаете температурные пределы. Например, в ручном режиме температура теплоносителя в чиллере должна находиться в определенном диапазоне, например, 15–17.

Установка охладителя

Для обеспечения оптимальной работы лазерного станка важно поддерживать постоянную температуру и влажность в помещении.

Термометр и гигрометр

Если у вас нет термометра в помещении, вы можете посмотреть температуру на информационном дисплее холодильника. Для этого просто нажмите кнопку со стрелкой вниз. Для контроля влажности воздуха вы можете приобрести гигрометр.

Настройка чиллера

Для настройки чиллера необходимо зайти в меню настроек и одновременно нажать кнопку set и удерживать стрелку вверх в течение нескольких секунд, пока на экране не появится цифра 0. Стрелкой вверх переключитесь на 8 и нажмите set, затем выберите f9 нажмите set. Здесь мы устанавливаем нижний предел температуры, при достижении которого активное охлаждение отключится — в нашем случае это 15 градусов. Нажав let’s set, переходим к f0 press set и здесь устанавливаем комфортную температуру для нашего лазерного станка — в нашем случае это 16 градусов. Нажимаем set. Теперь переходим к f8 нажимаем set здесь мы устанавливаем верхний предел температуры охлаждающей жидкости.

Установка температуры охлаждающей жидкости

Мы можем установить температуру охлаждающей жидкости для поддержания постоянной минимальной и максимальной температуры. Для этого нам нужно изменить настройки нашего устройства.

Установка минимальной и максимальной температуры

Чтобы установить минимальную и максимальную температуру:

1. Установите температуру на 17 градусов.

2. Нажмите «set» и перейдите к «f2».

3. Нажмите «set» и установите 1 градус.

4. Установите режим поддержания жесткого диапазона.

5. Нажмите «set» и перейдите к «f3».

6. Нажмите «set» и установите 0.

7. Установите отклонение от пределов минимальной и максимальной температуры на 5 градусов.

8. Установите температуру окружающей среды, при которой сигнал также будет работать (f4 и f5).

9. При желании установите пределы тревоги (f6).

Учет температуры и влажности в помещении

В помещениях с большой разницей температур, например, 20 градусов утром и 35 градусов вечером, важно учитывать и влажность, которая постоянно высокая. Согласно данным нашего сайта, посвященного краске, при установке пределов сигнализации следует учитывать точку росы.

Настройка чиллера

Чтобы настроить чиллер, важно понимать разницу между температурой системы охлаждения и температурой окружающей среды. В данном случае эта разница должна составлять 5 градусов.

Шаг 1

Нажмите и удерживайте кнопки set и верхнюю стрелку, когда на экране появится 0. Переключитесь на цифру 8 и нажмите кнопку set.

Шаг 2

Перейдите к f1 и установите то же число 5, это наша разница между внешней температурой и температурой охлаждающей жидкости. Нажмите set.

Шаг 3

Перейдите к f2 и нажмите set. Здесь мы можем установить степень, при которой мы будем работать или отключать охлаждение при отклонении границ температуры жидкости. В данном случае установите единицу и нажмите set.

Шаг 4

Перейдите к f4 и f5. Здесь нужно установить данные для сигнализации.

Настройки температуры

Когда температура превысит верхний предел в 5 градусов, прозвучит сигнал тревоги. Осенью верхний предел температуры охлаждающей жидкости установлен на 30 градусов в f9. Нижний предел температуры установлен на 17 градусов, при его достижении охлаждение будет отключено. Чтобы сохранить настройки, нажмите кнопку rst. Если что-то настроено неправильно, заводские настройки можно сбросить, нажав верхнюю и нижнюю стрелки на кнопке питания чиллера на несколько секунд, пока не появится надпись «p. e». После этого все настройки сбрасываются и могут быть сконфигурированы заново.

Восстановление заводских настроек

Список и описание параметров позиций термостата

Сигнализация ошибки потока

Вода слишком медленно выходит через сливное отверстие во время замены воды

Коды ошибок

• E1-сверхвысокая комнатная температура;
• E2-сверхвысокая температура воды;
• E3-сверхнизкая температура воды;
• E4-неисправность датчика комнатной температуры;
• E5-неисправность датчика температуры воды;
• E6-сигнализация расхода воды

Выбор охлаждающей жидкости

Качество теплоносителя напрямую влияет на эффективность и срок службы чиллера и лазерной трубки.

• Дистиллированная вода — оптимальный выбор при работе в чистой системе: минимальный риск накипи и коррозии.
• Деионизированная вода — аналогична дистилляту, используется в особо чувствительных системах.
• Антифриз (этиленгликоль/пропиленгликоль) — нужен при отрицательных температурах или для защиты от коррозии; уменьшает теплоотдачу и требует корректировки пределов термостата.
• Добавки и ингибиторы коррозии — предотвращают образование микроотложений, рекомендуются при длительной эксплуатации.

Чего избегать: обычная водопроводная вода (с кальциевыми и солевыми примесями), бытовые антифризы низкого качества.

Обслуживание и профилактика

Регулярное техобслуживание продлит срок службы чиллера и уменьшит риск поломок.

• Периодичность замены теплоносителя: дистиллят — раз в 6–12 месяцев; с ингибиторами — раз в 12–24 месяца; антифриз — согласно рекомендациям производителя.
• Очистка фильтров и сеток: не реже одного раза в 3 месяца (чаще — при пыльных условиях).
• Проверка уровня и герметичности: ежемесячная визуальная проверка уровня и фитингов на подтёки.
• Проверка насоса и расхода: следите за индикатором потока и заменяйте насос при падении производительности.
• Вентиляторы и радиатор: чистка от пыли и ворса, проверка на люфт и шум.

Пошаговое подключение чиллера к лазерному станку

1. Выключите питание станка и чиллера.
2. Подберите шланги: рекомендован внутренний диаметр 6–8 мм для минимального гидравлического сопротивления.
3. Установите быстросъёмные фитинги с уплотнителями и хомуты на местах соединений.
4. Подключите выход чиллера к входу лазерной трубки (обычно маркирован IN/OUT стрелками). Соблюдайте направление потока.
5. Заполните систему дистиллированной водой, прокачайте и удалите воздух (промывка). Наблюдайте за индикатором потока.
6. Включите чиллер, установите рабочую температуру и проверьте отсутствие утечек под давлением.

Совет: минимизируйте длину шлангов и избегайте сильных изгибов — это уменьшит сопротивление и риск образования воздушных карманов.

Выбор мощности чиллера под лазер

Правильный подбор мощности — ключ к стабильной работе и долговечности лазера.

• Оцените тепловую нагрузку: ориентировочно 1–2 Вт тепла на 1 Вт оптической мощности лазера (зависит от типа).
• Берите запас по мощности: рекомендуемый запас — 20–30% от рассчитанной тепловой мощности.
• Примеры (упрощённо): для маломощных CO₂ 40–80 Вт достаточно CW-3000/ аналогов; для 80–150 Вт — CW-5000; для систем с большой нагрузкой — CW-5200 или промышленные модели выше 1 кВт.

Работа в разных климатических условиях

Температура и влажность помещения влияют на способность чиллера отводить тепло и на риск конденсата.

• При температурах воздуха выше 35–40 °C производительность рефрижераторных чиллеров падает — учитывайте в настройках сигнализации.
• В холодное время года используйте антифриз или поддерживайте температуру воды выше точки росы, чтобы избежать замерзания и повреждения трубки.
• В условиях высокой влажности возможен сильный конденсат — изолируйте трубопроводы и повышайте температуру теплоносителя на 2–3 °C.

Распространённые ошибки пользователей и как их избежать

• Установка слишком низкой целевой температуры — приводит к обильному конденсату и риску повреждения трубки.
• Использование водопроводной воды — образование накипи и снижение теплообмена.
• Игнорирование сигналов потока и уровня воды — может привести к сухому ходу насоса и перегреву.
• Размещение чиллера в плохо вентилируемом шкафу — перегрев компрессора и падение эффективности.

FAQ — ответы на практические вопросы

Можно ли ставить чиллер на улицу?

Не рекомендуется: влажность, пыль и перепады температур сокращают срок службы. Если необходимо — используйте защитный кожух и организуйте вентиляцию.

Нужно ли выключать чиллер на коротких перерывах?

Лучше держать чиллер включённым, если перерыв менее 30–60 минут — это предотвращает колебания температуры и лишнюю термическую нагрузку на лазер.

Какой объём воды в баке?

Зависит от модели (обычно 3–6 литров). Смотрите паспорт чиллера.
