Чиллер с естественным охлаждением — фрикулинг

Введение. Описание что такое чиллер с естественным охлаждением или фрикулинг. Его принцип работы.

E-mail: Отправить заявку на чиллер

Основные компоненты чиллера с естественным охлаждением включают компрессор, испаритель, конденсатор и сухую градирню. Процесс начинается с испарения хладагента в испарителе под действием низкого давления и тепла из охлаждаемой среды. В результате этого происходит поглощение тепла от охлаждающей воды. Затем хладагент попадает в компрессор, где он сжимается и повышается его давление и температура.

Далее, нагретый хладагент поступает в конденсатор, где он контактирует с более холодной окружающей средой. Благодаря этому контакту происходит конденсация хладагента, при которой выделяется тепло и переходит в окружающую среду. Наконец, охлажденный и конденсированный хладагент проходит через ТРВ, который снижает его давление перед отправкой обратно в испаритель для повторения цикла.

Основное преимущество чиллера с естественным охлаждением заключается в эффективном использовании окружающей среды для охлаждения без необходимости использования работы компрессора чиллера. Это может быть более экологически и экономически эффективным решением по сравнению с другими типами чиллеров, особенно в регионах с низкими температурами окружающей среды.

Важно отметить, что эффективность и возможность применения чиллера с естественным охлаждением зависят от климатических условий и доступности подходящей окружающей среды.

Преимущества фрикулинга. Экономия электроэнергии. Экологичность. Независимость от внешних энергоресурсов.

• Экономия электроэнергии: Фрикулинг позволяет существенно сократить использование электроэнергии для охлаждения помещения. Вместо работы компрессоров и кондиционеров, фрикулинг использует природные ресурсы для передачи холода. Это может значительно снизить энергозатраты и, следовательно, экономить деньги на счетах за электричество.
• Экологичность: Поскольку фрикулинг использует естественные ресурсы, он обладает меньшим негативным воздействием на окружающую среду по сравнению с традиционными системами кондиционирования воздуха. Уменьшение потребления электроэнергии также снижает выбросы парниковых газов и других загрязнений, связанных с производством электричества.
• Эффективность в холодные периоды: Фрикулинг может быть особенно эффективным в холодных климатических условиях или в межсезонье, когда воздух уже прохладный. В этом случае фрикулинг может использовать внешний холодный воздух для охлаждения помещений без дополнительного использования энергии.
• Однако следует отметить, что фрикулинг не всегда может обеспечивать достаточное охлаждение в жаркое время года или в климатических условиях с высокой влажностью. Также требуется правильное проектирование и подбор оборудования для оптимальной работы системы фрикулинга в конкретных условиях.

Рабочий процесс в фрикулинге

• Подача горячего потока: Горячая процессная жидкость (или газ) подается в сухой охладитель через трубопроводную систему.

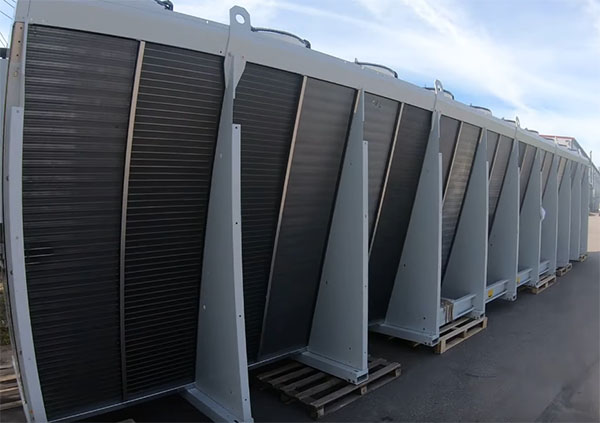

• Теплообмен с окружающим воздухом: Внутри сухого охладителя имеются ламели или пластины, которые обеспечивают большую поверхность для теплообмена. Горячая жидкость или газ проходят через эти ламели, а окружающий воздух естественным или принудительным образом протекает вокруг ламелей.
• Охлаждение за счет конвекции: Горячая жидкость передает свое тепло окружающему воздуху путем конвекции. Благодаря большой поверхности ламелей и эффективному теплообмену с воздухом, происходит охлаждение жидкости или газа.
• Выпуск охлажденного потока: Охлажденная жидкость или газ покидает сухой охладитель и может быть направлена обратно в процесс для дальнейшего использования.

Факторы, влияющие на эффективность работы фрикулинга/сухой градирни

• Разница температур: Эффективность сухого охладителя зависит от разности температур между прокачиваемым газом или жидкостью и окружающим воздухом. Чем больше разница температур, тем эффективнее процесс охлаждения.
• Расход воздуха: Количество воздуха, проходящего через охладитель, также влияет на его эффективность. Больший расход воздуха помогает усилить процесс охлаждения, так как больше воздуха обеспечивает большую поверхность для теплообмена.
• Теплоотдача поверхности: Эффективность сухого охладителя также зависит от материала и конструкции его поверхности. Материал должен обладать хорошей теплопроводностью (например, медь) и способностью эффективно передавать тепло от газа или жидкости к воздуху.
• Влажность окружающего воздуха: Влажность окружающего воздуха может влиять на эффективность сухого охладителя.
• Качество прокачиваемой жидкости или газа: Свойства прокачиваемой жидкости или газа также могут влиять на эффективность сухого охладителя. Например, высокая вязкость или низкое теплопроводность может затруднить передачу тепла через поверхность охладителя.
• Расположение и эксплуатационные условия: Местоположение охладителя и условия его эксплуатации (например, наличие препятствий для потока воздуха или загрязнений) могут также повлиять на его эффективность.

Температура наружного воздуха и влажность воздуха при работе фрикулинга

Сухие охладители работают на основе передачи тепла через конвекцию и кондукцию без использования процесса испарения воды. Воздух, проходящий через охладитель, контактирует с поверхностью охладителя, что приводит к передаче тепла от воздуха к охлаждающему материалу (например, металлическим панелям) и дальнейшему отводу этого тепла из системы. При этом, чем больше разница в температуре между воздухом и охлаждающим материалом, тем эффективнее происходит процесс охлаждения.

Высокая влажность воздуха снижает разницу в температуре между воздухом и охлаждающим материалом, так как влага в воздухе уже содержит определенное количество тепла. Это приводит к уменьшению эффективности охлаждения, поскольку меньше тепла передается от воздуха к охлаждающему материалу.

Однако важно отметить, что сухие охладители все равно могут быть эффективными даже при высокой влажности воздуха в тех случаях, когда температура наружного воздуха значительно выше желаемой температуры охлаждения. В таком случае процесс охлаждения всё равно может обеспечить существенное снижение температуры воздуха, несмотря на сниженную эффективность.

В целом, сухие охладители наиболее эффективны в условиях с низкой относительной влажностью воздуха, поскольку это позволяет достичь большей разницы в температуре и лучшего охлаждения.

Площадь теплообменников. Чем больше, тем интенсивнее охлаждение.

Увеличение площади теплообменника позволяет увеличить количество воздуха, контактирующего с охлаждающим материалом. Большая поверхность обеспечивает более полное распределение тепла между воздухом и охлаждающим материалом, что способствует более эффективной передаче тепла от воздуха к охлаждающему материалу.

Большая площадь также позволяет увеличить объем воздуха, проходящего через систему охлаждения. Это может быть особенно полезно при высоких температурах или при необходимости охлаждения больших потоков воздуха, например, в промышленных процессах или системах кондиционирования воздуха.

Однако, при увеличении площади теплообменника также следует учитывать потребление энергии для вентиляторов системы охлаждения. Больший размер теплообменника может требовать более мощных вентиляторов или насосов, что приводит к увеличению энергопотребления. А также увеличивается требуемая площадка под такой охладитель.

Таким образом, оптимальный выбор площади теплообменника зависит от конкретных условий и требований системы охлаждения, включая объем охлаждаемого воздуха, температурные условия и доступную мощность для привода системы.

Теплоизоляция трубопроводов. Снижает потери холода.

Путем установки изоляционного материала вокруг трубопроводов создается барьер, который снижает теплопроводность и подавляет тепловые потери. Это может быть особенно важно при транспортировке охлаждающих средств (жидкость, газ) с низкой температурой, таких как холодная вода или хладагенты, с целью поддержания их низкой температуры на протяжении всего пути от сухого охладителя до конечного пользователя.

Преимущества теплоизоляции трубопроводов включают:

1. Снижение энергопотребления: Теплоизоляция помогает снизить потери тепла в окружающую среду, что позволяет более эффективно использовать энергию для охлаждения и снижает нагрузку на систему охлаждения.
2. Повышение эффективности: С сохранением низкой температуры охлаждающего средства благодаря теплоизоляции, система охлаждения может работать более эффективно, обеспечивая требуемый уровень охлаждения.
3. Предотвращение конденсации: Теплоизоляция также помогает предотвратить конденсацию влаги на поверхности трубопроводов. Конденсация может привести к повреждению материала и снижению эффективности системы охлаждения.
4. Улучшение безопасности: Теплоизоляция может снизить риск ожогов и травмирования персонала, предоставляя защиту от горячих поверхностей трубопроводов.

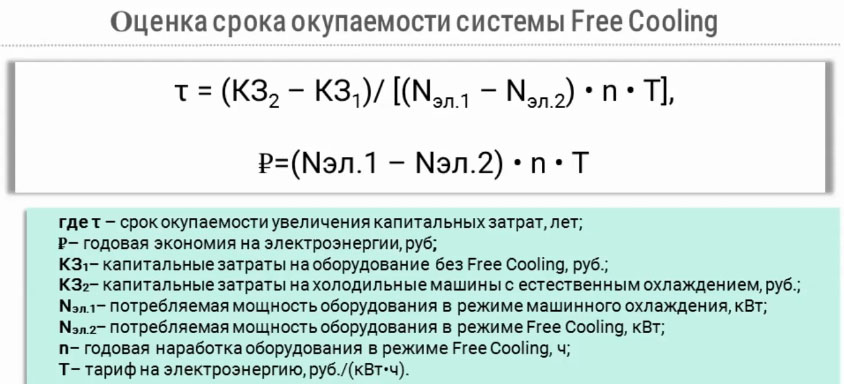

Расчет срока окупаемости фрикулинга. Сравнение с традиционным чиллером. Экономия средств на электроэнергию.

1. Сухие охладители используют принцип охлаждения за счет окружающего воздуха для снижения температуры воды или другого охлаждающего средства. В отличие от традиционных чиллеров, они не требуют компрессоров и хладагентов, что может привести к более низким затратам на энергию.
2. Размер и мощность системы будут влиять на стоимость установки и эксплуатации. Сухие охладители обычно имеют более низкую первоначальную стоимость по сравнению с традиционными чиллерами, но могут требовать большей площади для установки.
3. Экономия энергии является ключевым фактором, который может сократить время окупаемости. Сухие охладители потребляют меньше электроэнергии за счет отсутствия компрессоров. Однако конкретные цифры будут зависеть от множества факторов, таких как климатические условия, нагрузка на систему охлаждения и тип использованного оборудования.

Вывод

• Экономия энергии: Одно из ключевых преимуществ сухих охладителей и сухих охлаждающих башен заключается в их способности к существенной экономии электроэнергии. Они не требуют компрессоров, что снижает потребление энергии по сравнению с традиционными чиллерами.
• Более низкая стоимость эксплуатации: За счет отсутствия компрессоров и хладагентов, сухие охладители и сухие охлаждающие башни обычно имеют более низкие затраты на обслуживание и ремонт.
• Уменьшение потребления воды: Сухие охладители могут повторно использовать воду, что способствует снижению расхода воды по сравнению с традиционными системами охлаждения.
• Устойчивость к холодным климатическим условиям: В отличие от традиционных чиллеров, которые могут испытывать проблемы при низких температурах, сухие охладители и сухие охлаждающие башни могут успешно работать в холодных климатических условиях без риска замерзания.

• Ограниченная эффективность охлаждения: В отличие от традиционных чиллеров, которые могут обеспечивать очень низкие температуры охлаждаемого средства, сухие охладители могут достичь ограниченной температуры охлаждения, которая может быть недостаточной для определенных процессов или требований охлаждения.
• Больший объем и площадь: Сухие охладители и фрикулинг, как правило, имеют больший объем и требуют большей площади для установки по сравнению с традиционными чиллерами.

• Охлаждение зданий: Сухие охладители могут использоваться для охлаждения воздуха в коммерческих или промышленных зданиях, таких как торговые центры, офисные здания и производственные помещения.
• Охлаждение оборудования: Сухие охладители могут применяться для охлаждения различного оборудования, включая серверы, компрессоры, генераторы и другие электронные устройства.
• Охлаждение вакуумных печей: В некоторых процессах промышленности, могут использоваться для охлаждения печей и оборудования, станков.
