Подбор чиллера для индукционного нагревателя

Расчет тепловыделения индукционного нагревателя

Для чего нужен чиллер в системе индукционного нагревателя?

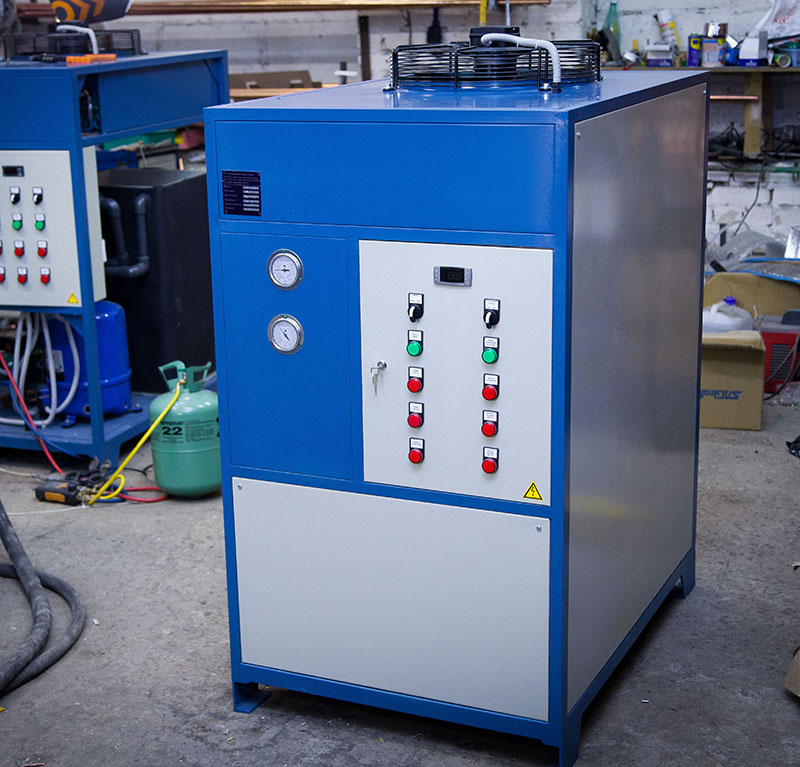

На фото чиллер для индукционного нагревателя

Охлажденное оборудование работает более эффективно и надежно. Стабильная температура повышает производительность и точность индукционного нагрева. Постоянное управление температурой уменьшает тепловые напряжения на компонентах, что продлевает их срок службы и снижает затраты на обслуживание. В некоторых процессах, таких как закалка или термическая обработка, контроль температуры критичен для качества конечного продукта. Чиллер обеспечивает необходимую точность температурного режима.

Чиллеры могут быть настроены для работы с различными типами индукционных нагревателей и адаптированы к различным производственным условиям. В целом, чиллер является важным компонентом в системе индукционного нагрева, обеспечивая оптимальные условия для эффективной и надежной работы.

Что такое индукционный нагреватель?

Как работает индукционный нагреватель

• Электромагнитная индукция: Когда через катушку пропускается переменный электрический ток, создается переменное магнитное поле.
• Индуцирование токов: Это магнитное поле пронизывает помещенный в катушку материал и индуцирует в нем вихревые токи.
• Нагрев: Вихревые токи генерируют тепло внутри материала из-за его сопротивления, эффективно нагревая его изнутри.

• Низкочастотные: Используются для глубокого, равномерного нагрева больших металлических изделий.
• Среднечастотные: Применяются для нагрева меньших деталей и частей, требующих более точного контроля температуры.
• Высокочастотные: Используются для быстрого поверхностного нагрева и обработки мелких деталей или тонких слоев металла.

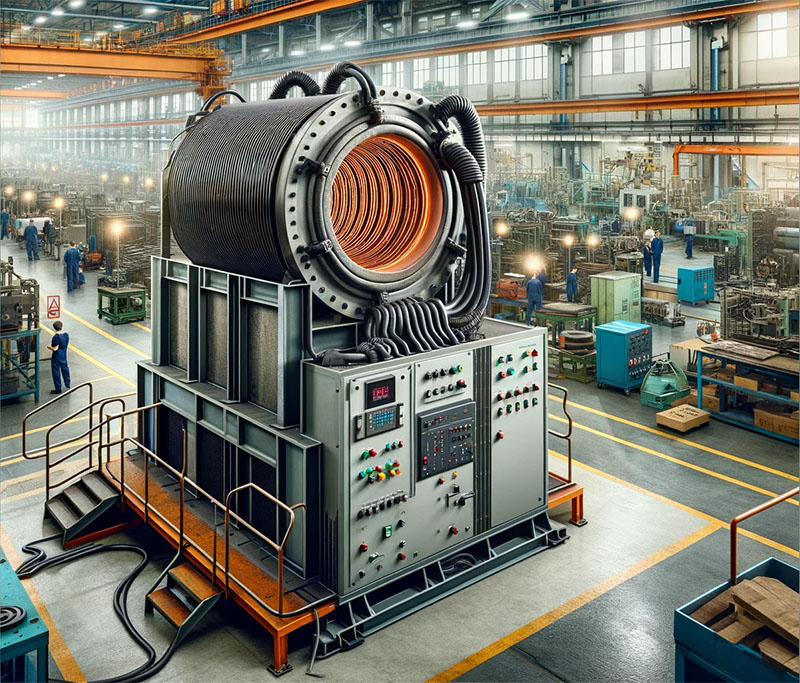

На фото индукционный нагреватель

Отличие индукционного нагревателя от других типов нагревателей

• Контактные нагреватели (например, электронагреватели): Передают тепло непосредственно от нагревательного элемента к материалу. В индукционном нагревателе тепло генерируется непосредственно внутри самого материала.
• Газовые и угольные печи: Представляют собой традиционные методы нагрева с использованием горения топлива. Индукционный нагрев является более экологичным и эффективным, поскольку исключает процесс сгорания.
• Резистивные нагреватели: Используют сопротивление провода или материала для генерации тепла. Индукционные нагреватели более эффективны, так как тепло генерируется прямо в объекте нагрева, уменьшая потери энергии.
• Инфракрасные нагреватели: Используют излучение для передачи тепла. Индукционный нагрев обеспечивает более быстрый и контролируемый процесс нагрева.

Общая инструкция для расчета тепловыделения:

1. Определение потребляемой мощности: Сначала необходимо знать потребляемую мощность индукционного нагревателя, которая обычно указывается в киловатт-амперах (кВА).
2. Перевод мощности в Ватты: Поскольку 1 кВА равен 1000 ватт (Вт), потребляемую мощность в кВА необходимо умножить на 1000, чтобы получить мощность в ваттах.
3. Учет КПД нагревателя: Индукционные нагреватели не являются полностью эффективными в преобразовании электрической энергии в тепловую. КПД нагревателя (обычно указывается в процентах) необходим для расчета. Например, если КПД нагревателя составляет 65%, то это означает, что 65% потребляемой мощности используется для нагрева, а оставшиеся 35% преобразуются в тепло.
4. Расчет тепловыделения: Чтобы рассчитать тепловыделение, нужно вычесть из 100% КПД нагревателя и умножить полученное значение на потребляемую мощность в ваттах. Это даст количество тепла, выделяемого в ваттах.

Расчет индукционного нагревателя

Пример расчета для индукционного нагревателя мощностью 31 кВА

• Потребляемая мощность: 31 кВА
• Мощность в ваттах: 31 кВА * 1000 = 31000 Вт
• Тепловыделение: 31000 Вт * (1 — 0.65) = 10850 Вт

Таким образом, индукционный нагреватель мощностью 31 кВА будет выделять приблизительно 10850 ватт тепла.

Есть ли разница в охлаждении этих различных индукционный нагревателей?

Особенности охлаждения различных типов индукционных нагревателей:

Низкочастотные нагреватели

• Могут генерировать значительное тепло из-за больших размеров и мощности.
• Требуют более мощных систем охлаждения, обычно с использованием водяного охлаждения.

• Используются для менее интенсивного нагрева, но всё равно могут производить значительное количество тепла.
• Обычно также используют водяное охлаждение, но масштаб системы может быть меньше.

• Часто используются для локального или поверхностного нагрева.
• Могут использовать как водяное, так и воздушное охлаждение, в зависимости от мощности и конструкции.

• Водяное охлаждение: Является наиболее распространенным методом охлаждения для индукционных нагревателей, поскольку вода эффективно удаляет тепло. Важно контролировать температуру, поток и качество воды для предотвращения коррозии и накипи.
• Воздушное охлаждение: Может использоваться для менее мощных или высокочастотных нагревателей, где требования к охлаждению менее строгие. Это более простой и менее затратный метод, но менее эффективен по сравнению с водяным охлаждением.

• Независимо от типа нагревателя, основной принцип расчета тепловыделения остается прежним. Необходимо учитывать максимальную потребляемую мощность устройства и преобразовывать её в тепло, которое должно быть рассеяно системой охлаждения.
• Помимо этого, следует учитывать специфические условия эксплуатации нагревателя, такие как продолжительность работы, частота и специфика применения.
